Použití

Rychlomontážní systém pro upevnění objímek a dalších prvků na nosné profily siMetrix. Po nacvaknutí drží samosvorně díky upínacímu efektu i ve svislé ose, zároveň však zůstává snadno ručně posuvný. Kompletace pomocí závitových kolíku GST, závitových tyčí nebo jiných spojovacích prvků.

Objem dodávky

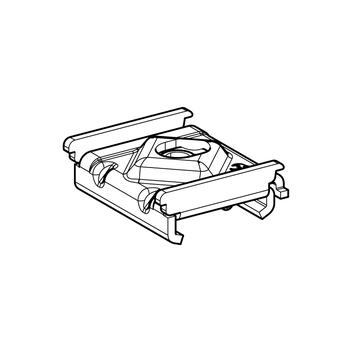

Blok kompletně předmontovaný.

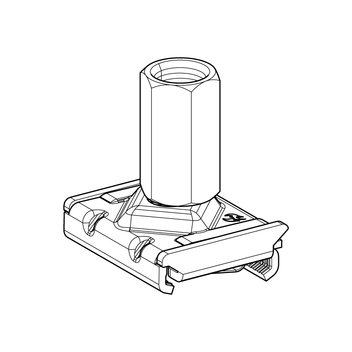

Typy M12, M16 a 1/2" jsou dodávány s předmontovaným adaptérem.

Montáž

Blok nacvakněte na montážní lištu, poté spojovací prvek dotáhněte kontramaticí. Pro demontáž po uvolnění kontramatice zatlačte na výstupek (nejvyšší bod) horní části bloku a sejměte jej z montážní lišty.

Technické údaje

Typ
± Vx,zul *
[kN]
± Vy,zul *
[kN]
± Vz,zul
[kN]
≤ M8
± Vz,zul
[kN]
≥ M10
± Mx,zul *
[kNm]
± My,zul *
[kNm]

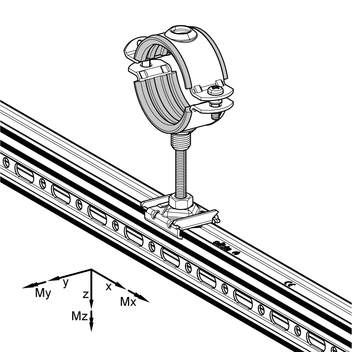

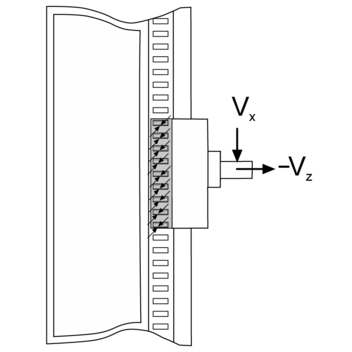

PBH 46 0,55 2,54 4,0 4,33 0,08 0,09

* Směr zatížení není certifikován dle RAL.

Dotažení šroubu:
15 Nm
Materiál:
Ocel, HCP

Certifikáty



Tento produkt byl oceněn značkou kvality „Gütezeichen Rohrbefestigung“ a podléhá externí kontrole dle RAL GZ-655.

* = bez značky kvality

TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
M6 *0,0925 803546
M80,0925 803547
M100,0925 803548
M120,1725 803549
M160,1525 803550
1/2"0,1925 803551
