Montážní systém siMetrix 46

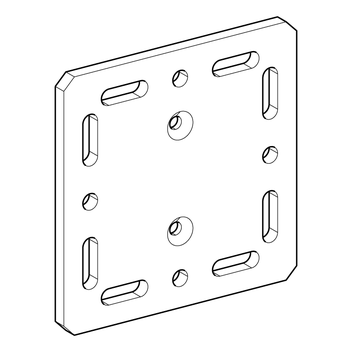

Deska přechodová AP 46

Použití

Umožňuje připojení T-konzoly AK 46 nebo držáku WBD 46 na nosné příruby o šířce 80 až 120 mm.

Objem dodávky

Patní deska
Montážní sada AP:
2 zápustné šrouby M10 x 35 - 8.8
2 šestihranné matice M10
2 podložky

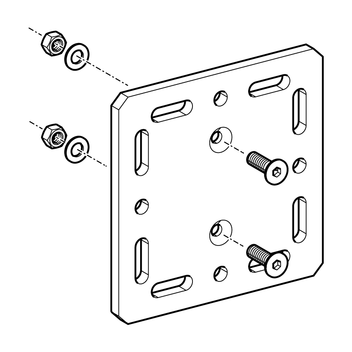

Montáž

Tvarové spojení patní desky s T-konzolí pomocí zápustných šroubů a matic. Silové upevnění na ocelové nosníky pomocí montážní sady MS 5P M12 S.

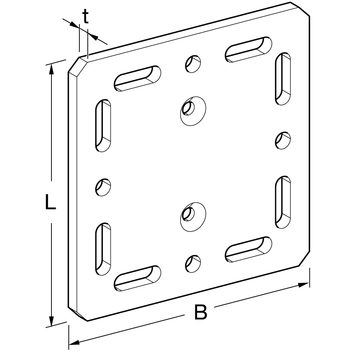

Technické údaje

L
[mm]
B
[mm]
t
[mm]
Otvor pro
Napojení na nosnou přírubu o šířce [mm]
Utahovací moment
Upevňovací sada [Nm]
220 220 12 M12 80 - 120 81

Materiál:
Patní deska:
Ocel, HCP
Šrouby:
DIN EN ISO 10642 Ocel, pevnostní třída 8.8, HCP
Matice:
Ocel, pevnostní třída 8, HCP
Podložky
Ocel, HCP
TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
AP 46 80-1204,201 802158
