Montážní systém siMetrix 46
Adaptér na lištu SA PRO 46

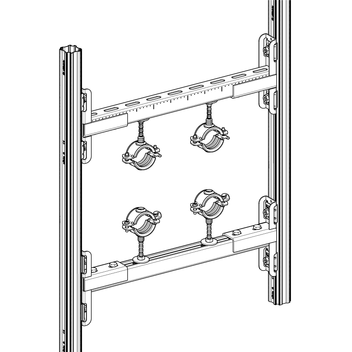

Použití
Zur Herstellung von leichteren Konstruktionen innerhalb des siMetrix Systems. Ermöglicht den Systemübergang vom siMetrix Montageprofil PRO 46 zu den Schienensystemen Pressix CC 41 und 27.
Montáž
Die Grundplatte des Schienenadapters am Montageprofil in eine Nut seitlich einhaken, Verschluss auf der Gegenseite zudrücken und Schrauben festziehen.
Anschließend Montageschiene einlegen, festdrücken und anziehen.
Technické údaje

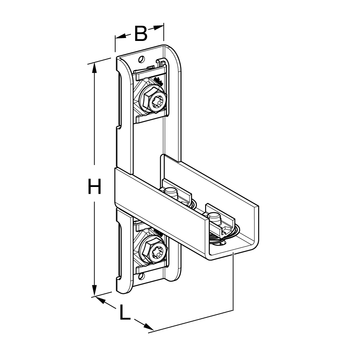

| Typ | H [mm] | B [mm] | L [mm] |
|---|---|---|---|
| SA PRO 46-27 | 170 | 47 | 70 |
| SA PRO 46-41 | 195 | 47 | 125 |

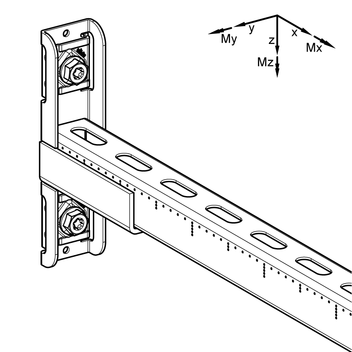

| Typ | Vx,zul [kN] | ± Vy,zul [kN] | ± Vz,zul [kN] | My,zul [kNm] | - My,zul [kNm] | ± Mz,zul [kNm] |
|---|---|---|---|---|---|---|
| SA PRO 46-27 | 1,08 | 2,91 | 0,83 | 0,05 | 0,15 | 0,04 |
| SA PRO 46-41 | 2,89 | 1,15 | 0,83 | 0,33 | 0,44 | 0,16 |
| Ausführung: | Grundplatte verschweißt mit U-Profil |
| Antrieb: | Innensechsrund T50 und Außensechskant SW 17 |
| Anzugsmomente: | 20 Nm Pressix Gewindeplatten: SA PRO 46-27: 10 Nm SA PRO 46-41: 40 Nm |
| Material: | Stahl, HCP |
