Montážní systém siMetrix 46
Držák profilu MPH 46
Použití
Realizace křížového spojení mezi různými systémy Sikla: siMetrix, siFramo a Siconnect.
Typ MPH PRO 46 W pro přímé připojení ke stavební konstrukci.
Objem dodávky
| Typ PRO 46 - 41: | Dodáváno jako sada s 2× předmontovaným blokovým setem. |
| Typ MS 41 - 46: | Dodáváno jako sada s 2× předmontovanými závitovými deskami. |
Montáž

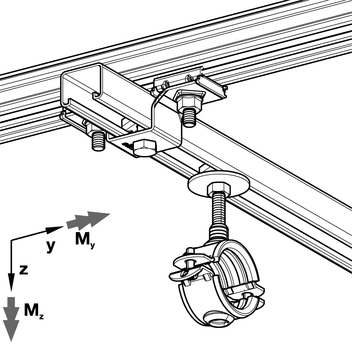

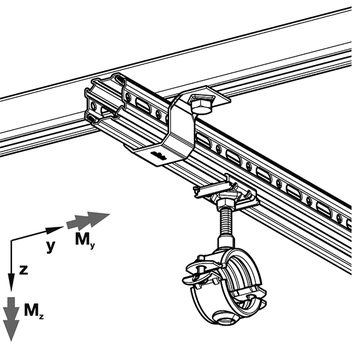

Připojení nosného profilu PRO 46 k nosnému profilu TP F 80 nebo 100 pomocí závitotvorných šroubů FLS F. Kombinace nosného profilu PRO 46 a montážní lišty MS 41 se provádí pomocí závitových desek. Křížové spojení montážní lišty MS 41 s nosným profilem PRO 46 se provádí oboustranně pomocí bloku PBH 46.
Technické údaje

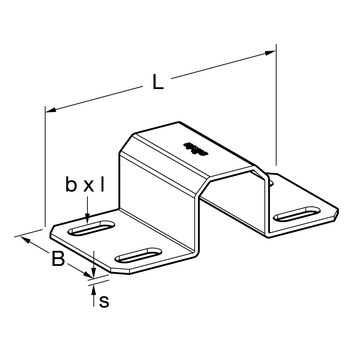

| Typ | L [mm] | B [mm] | s [mm] | b x l [mm] |
|---|---|---|---|---|
| MPH F 80 - 46 | 162 | 80 | 3,0 | 20 x 11 |
| MPH F 100 - 46 | 162 | 100 | 3,0 | 20 x 11 |
| MPH PRO 46 - 41 | 127 | 40 | 2,5 | - |
| MPH MS 41 - 46 | 132 | 40 | 2,5 | - |
| MPH PRO 46 W | 132 | 40 | 2,5 | - |
| Typ | Fx [kN] | Fy [kN] | Fz [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|
| MPH F 80 - 46 | 0,32 | 12,0 | 10,0 | 0,61 | 0,55 |
| MPH F 100 - 46 | 0,36 | 14,0 | 12,5 | 0,99 | 0,92 |
| MPH PRO 46 - 41 | 0,32 | 1,06 | 5,73 | 0,10 | 0,30 |
| MPH MS 41 - 46 | 0,19 | 2,67 | 6,0 | 0,10 | 0,12 |
| MPH PRO 46 W | 0,32 | 1,06 | 5,73 | 0,10 | 0,30 |
| Materiál | Ocel, HCP |
