Montážní systém siMetrix 46
Držák WBD 46
Použití

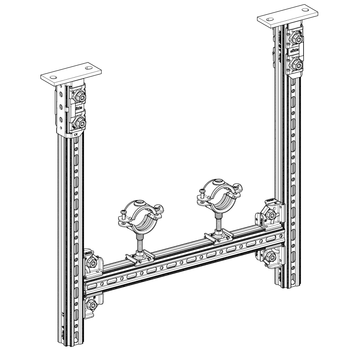

Přišroubováním držáku WBD k nosnému profilu PRO 46 vznikají:
- Konzoly pro montáž na stěnu, podlahu a strop.
- Sloupky pro rámové konstrukce.
Montáž
Připevnění ke stavební konstrukci se provádí pomocí kotevních šroubů AN BZ plus nebo těžkých kotev. Alternativní upevnění k ocelovým nosníkům je možné pomocí adaptérové desky AP 46 80/120 (obj. č. 802158).

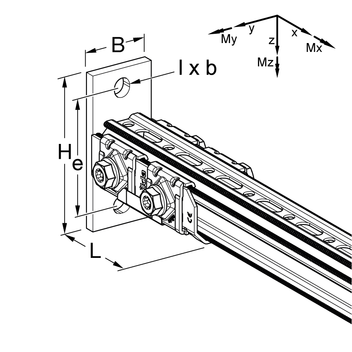

Technické údaje
| H [mm] | B [mm] | L [mm] | d [mm] | e [mm] | l x b [mm] | Počet bloků se šroubem Boční montáž |
|---|---|---|---|---|---|---|
| 120 | 50 | 137 | 13 | 90 | 15 x 13 | 4 x M10 |
| Typ | Vx,zul [kN] | ± Vy,zul [kN] | Vz,zul [kN] | - Vz,zul [kN] | My,zul [kNm] | - My,zul [kNm] | ± Mz,zul [kNm] |
|---|---|---|---|---|---|---|---|
| WBD 46 | 1,62 | 2,44 | 2,64 | 3,55 | 0,41 | 0,36 | 0,39 |
| Provedení: | Základová deska svařená s profilem pro uchycení |
| Pohon: | Vnitřní šestihranná torx T50 a vnější šestihran SW 17 |
| Utahovací moment: | 20 Nm |
| Materiál: | Ocel, HCP |
