Montážní systém siMetrix 46
Sada kluzná GS H3G-PL 46
Použití
Kluzná vložka pro jednotlivé a dvojité upevnění pro vytvoření kluzného uložení na nosném profilu siMetrix PRO 46 nebo přímo na stavební konstrukci. Variabilní možnosti připojení v závislosti na zatížení pomocí 3G matice: M10, M16 a 1/2".
Montáž
Při montáži na svislou konstrukci od DN 100 je nutné na kluzném vedení namontovat kontramatici G 1/2" na 3G svařovanou matici.
Technické údaje

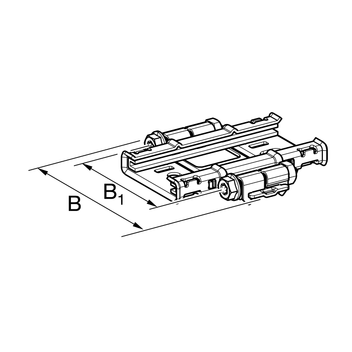

| Typ | L [mm] | H [mm] | L1 [mm] | B [mm] | B1 [mm] | Mi | Mi,1 | Ma |
|---|---|---|---|---|---|---|---|---|

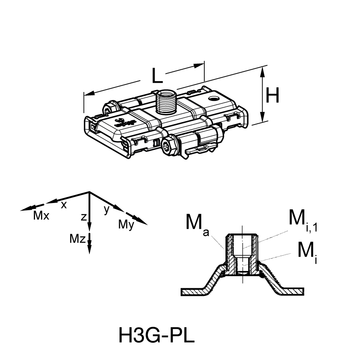

| H3G-PL 46 | 155 | 43 | - | 138 | 109 | M10 | M16 | 1/2" |

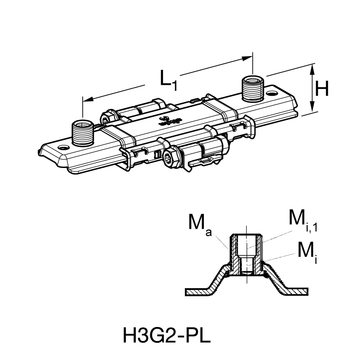

| H3G2-PL 46 | 280 | 43 | 200 | 138 | 109 | M10 | M16 | 1/2" |
| Typ | Vz,zul [kN] | - Vz,zul [kN] | ± Mx,zul [kNm] |
|---|---|---|---|
| GS H3G-PL 46 | 11,04 | 3,45 | 0,13 |
| GS H3G2-PL 46 | 11,04 | 3,45 | 0,13 |
| Dlouhodobé teplotní zatížení kluzné vložky: | 130°C |
| Koeficient statického tření µ0: | 0,07 |
| Koeficient dynamického tření µ: | 0,07 |
| Utahovací moment pro šrouby siMetrix: | 15 Nm |
| Materiál: | |
| Základní těleso a kluzný klad: | Ocel, HCP |
| Kluzná lišta: | Polyamid, vyztužený skleněnými vlákny, MoS2 povlak |
| Typ | max. páka [mm] | max. kluzná dráha s [mm] |
|---|---|---|
| H3G-PL 46 | 500 | 100 |
| H3G2-PL 46 | 500 | 140 |
