Montážní systém siMetrix 46

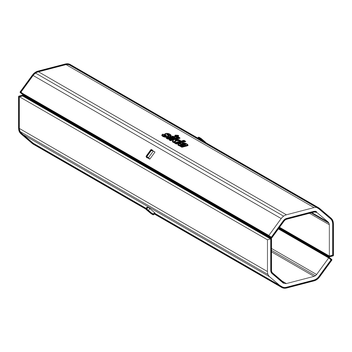

Spojka profilů PK 46
Použití

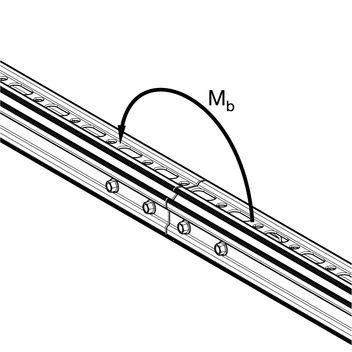

Flexibles Verbindungselement zur Verbindung zweier Montageprofile PRO 46. Das maximal zulässige Biegemoment an der Verbindungsstelle ist zu beachten.
Objem dodávky
Profilkupplung PK 46
8 x Bohrschraube SKB ST 5,5 x 16 HCP
Montáž
Verschraubung mit 8 Bohrschrauben SKB ST 5,5 x 16 HCP bei Einhaltung möglichst großer Schraubenabstände für optimale Hebelverhältnisse.
Technické údaje

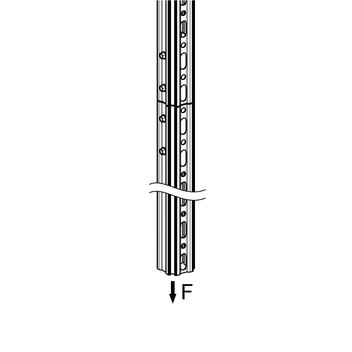

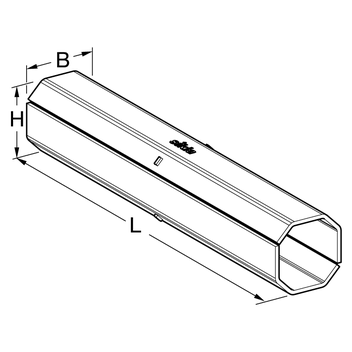

| Typ | L [mm] | B [mm] | H [mm] | Fmax [kN] | Mb,max [kNm] | Schlüsselweite SW |
|---|---|---|---|---|---|---|
| PK 46 | 200 | 35 | 35 | 13,4 | 1,65 | 8 |
| Material: | Stahl, HCP |
