Montážní systém siMetrix 46
Svěrka profilů MPK 46
Použití

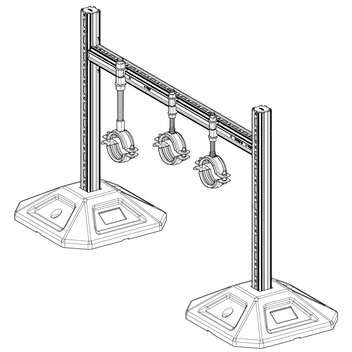

Pomocí svěrky profilů MPK 46 lze závitové tyče připojit k nosnému profilu PRO 46 bočně a plynule nastavovat. Nastavení výšky trubkových svorek není omezeno. Díky malým prostorovým požadavkům při posunuté montáži na boční straně profilu mohou být uši svorek umístěny vzájemně překrývajícím způsobem.
Objem dodávky

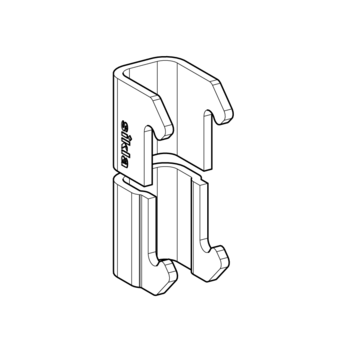

MPK 46 jako jednotlivý díl nebo jako předem smontovaná sestava v sadě sestávající z:
1 x MPK 46
1 x Kolík závitový GST 200 mm
2 x Matice šestihranná
Montáž
Svěrku profilů MPK 46 zavěste z jedné strany a stisknutím na střed ji připevněte. Poté prostrčte závitovou tyč, nastavte požadovanou výšku a utáhněte pomocí matice nahoře i dole.
Technické údaje

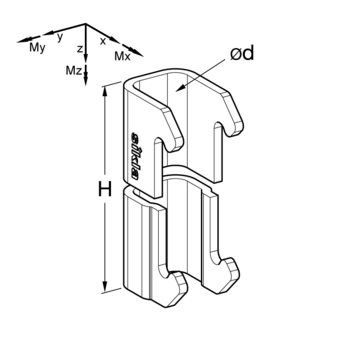

| Typ | d [mm] | H [mm] | ± Vx,zul [kN] | ± Vy,zul [kN] | ± Vz,zul [kN] | ± Mx,zul [kN] | ± My,zul [kN] |
|---|---|---|---|---|---|---|---|
| M8 | 9 | 45 | 0,84 | 0,52 | 2,93 | 0,05 | 0,04 |
| M10 | 11 | 45 | 0,84 | 0,52 | 2,93 | 0,05 | 0,04 |
| M12 | 13 | 45 | 0,84 | 0,52 | 2,93 | 0,05 | 0,04 |
| M16 | 17 | 45 | 0,84 | 0,52 | 2,93 | 0,05 | 0,04 |
| Utahovací moment: | 15 Nm |
| Materiál: | Ocel, HCP |
