Montážní systém siMetrix 46
T-konzola AK 46-P

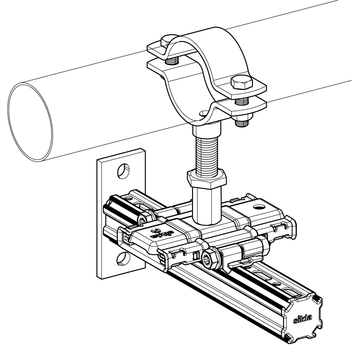

Použití
Fertigelement für einarmig auskragende Montagen an der Wand oder an anderen bauseitigen Strukturen.
Montáž
Anbindung an das Bauwerk mittels Bolzenanker AN BZ plus oder Schwerlastankern. Alternative Befestigung an Stahlträgern mittels Adapterplatte AP 46 80/120 (Art.-Nr. 802158). Beim Einsatz in Verbindung mit Gleitelementen ist eine vertikale Querausstrebung (in Kombination mit Stützstrebe STR und Blockset PBS 46 M10 x 50) zur Aufnahme der Kräfte in Achsrichtung des Rohres empfohlen. Bei Auskraglängen ≥ 500 mm ist eine Abstrebung bzw. Unterstützung empfohlen.

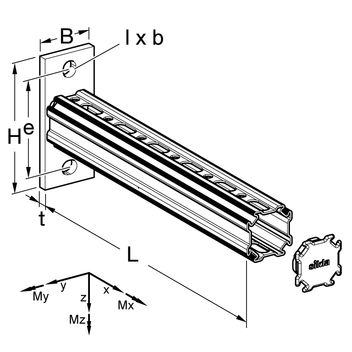

Technické údaje
| Typ | L [mm] | H [mm] | B [mm] | t [mm] | e [mm] | l x b [mm] |
|---|---|---|---|---|---|---|
| AK 46-P - 200 | 200 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 400 | 400 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 600 | 600 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 800 | 800 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 1000 | 1000 | 120 | 50 | 8 | 90 | 15 x 13 |
| Typ | Vx,zul [kN] | ± Vy,zul [kN] | ± Vz,zul [kN] | ± My,zul [kNm] | ± Mz,zul [kNm] |
|---|---|---|---|---|---|
| AK 46-P | 25,42 | 12,42 | 11,37 | 0,67 | 0,66 |
| Ausführung: | Platte verschweißt mit Montageprofil PRO 46-P |
| Material: | Stahl, HCP |
