Montážní systém siMetrix 46
T-konzola AK CC 46-P
Použití
Hotová konzole pro montáž potrubí nebo kanálů na nosný profil PRO 46.

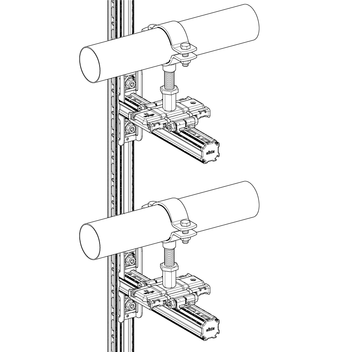

Montáž
Při použití ve spojení s kluznými prvky se doporučuje vertikální boční vyložení (v kombinaci s podpěrnou vzpěrou STR a blokovou sadou PBS 46 M10 x 50) pro přenos sil v ose potrubí. Při vyložení ≥ 500 mm se doporučuje podpěra nebo opora (např. s podpěrnou vzpěrou STR a blokovou sadou PBS 46 M10 x 50).
Technické údaje

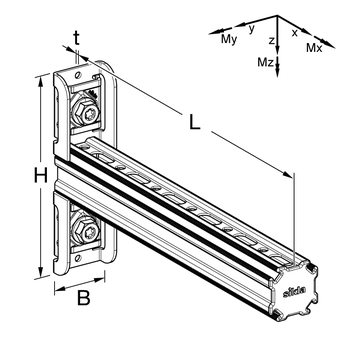

| Typ | L [mm] | H [mm] | B [mm] | t [mm] |
|---|---|---|---|---|
| AK CC 46-P - 200 | 200 | 170 | 47 | 2,5 |
| AK CC 46-P - 400 | 400 | 170 | 47 | 2,5 |
| AK CC 46-P - 600 | 600 | 170 | 47 | 2,5 |
| AK CC 46-P - 800 | 800 | 170 | 47 | 2,5 |
| AK CC 46-P - 1000 | 1000 | 170 | 47 | 2,5 |
| Typ | Vx,zul [kN] | ± Vy,zul [kN] | ± Vz,zul [kN] | ± My,zul [kNm] | ± Mz,zul [kNm] |
|---|---|---|---|---|---|
| AK CC 46-P | 11,84 | 3,10 | 0,83 | 0,44 | 0,15 |
| Provedení: | Deska svařena s montážním profilem PRO 46-P |
| Pohon: | Vnitřní šestihran T50 a vnější šestihran SW 17 |
| Moment utažení: | 20 Nm |
| Materiál: | Ocel, HCP |
