Deska základová GPL VA

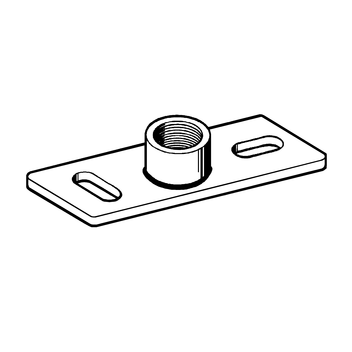

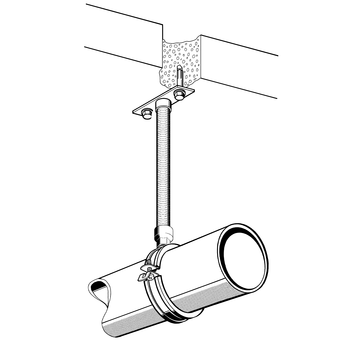

Použití

Uchycení rozvodů TZB na stěnu, strop či podlahu v oblasti staveb s vyššími požadavky na ochranu proti korozi.

Technické údaje

Uvedená jmenovitá zatížení nesmí být překročena. Je nutné brát v úvahu max. dovolené namáhání kotev.

Provedení / Typ
Tah
[kN]
Příp. ohybový moment*
[Nm]
Max. rameno páky
[mm]
Svařovací proces
Stabil M8 3,0 8,8 150 R
Stabil M10 3,0 17,2 200 R
Stabil M12 3,0 29,6 300 R
Stabil M16 4,5 70,3 300 M
Stabil R 1/2" 4,5 95,0 350 M
Stabil R 3/4" 6,2 180,0 450 M

R = odporové svařování
M = tavné svařování

*
Omezeno základovou deskou nebo nosností závitové tyče/trubky.
σzul ≤ 160 N/mm2 fzul < 5 mm

Materiál:
nerezová ocel A4

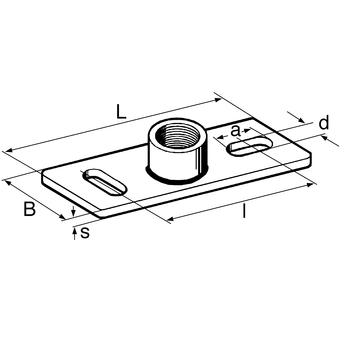

TypRozměry
L x B x s
[mm]
Podélný otvor
d x a
[mm]
Vzdálenost středu děr l
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
Stabil M8120 x 40 x 411 x 25800,1450 107608
Stabil M10120 x 40 x 411 x 25800,1450 107617
Stabil M12120 x 40 x 411 x 25800,1450 107626
Stabil M16120 x 40 x 411 x 25800,1650 107635
Stabil R 1/2"120 x 40 x 411 x 25800,1650 107644
Stabil R 3/4"120 x 40 x 411 x 25800,1750 107653
