Držák WBD VA
Použití
V kombinaci se systémem montážních lišt SIKLA nabízí držák WBD ideální možnost zhotovení konzole pro montáž na stěnu, podlahu či strop. Současně je zde vynikající možnost zhotovit s použitím SIKLA montážních lišt stojany pro rámové konstrukce.
Montáž
V normálním případě postačí upevnění dvěma protilehlými šrouby nebo kotvami ve směru silového toku. Jen ve výjimečných případech (vysoká stojna rámové konstrukce) se použijí 4 šrouby/kotvy. Vhodné pro lišty montážní z nerezu o šířce 41 mm do výšky profilu ≤ 62 mm.
Technické údaje
| Typ | Vhodné pro montážní lišty | A [mm] | s [mm] | B [mm] | b [mm] | h [mm] | C [mm] | ø šroubu |
|---|---|---|---|---|---|---|---|---|
| 41/41-62 | 41/41 až 41/62 | 135 | 6 | 100 | 25 | 11 | 125 | M10 |
Maximální přípustné zatížení při montáži na strop ve svislém směru s nejméně jedním provlečeným šroubem (pevnost 8.8) je 7,0 kN.

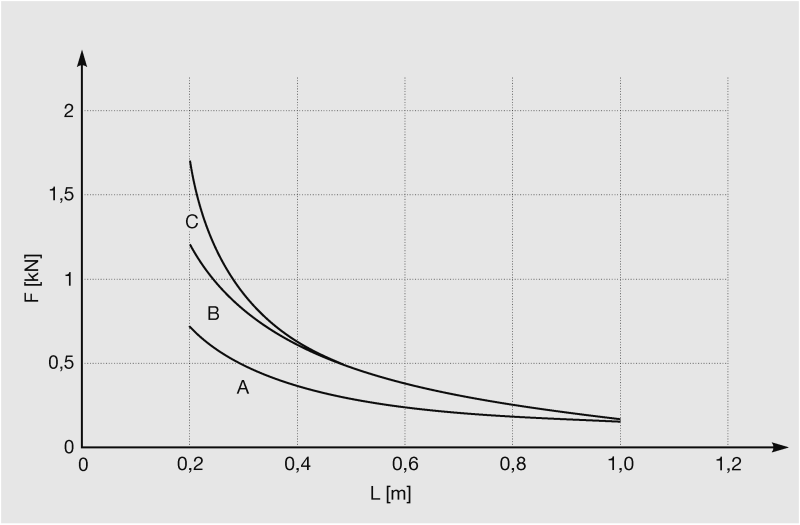

Maximální přípustné bodové zatížení při montáži na stěnu lze vyčíst z následujícího diagramu a platí pro stěny na kterých se použijí dva šrouby ze stejné tíhové třídy:
| Materiál: | nerezová ocel A4 |
| Restrikce σzul ≤ 160 N/mm2 fzul ≤ L/100 pro L > 300 mm fzul ≤ 3 mm pro L = 200 ... 300 mm | Zatížení kotev A = 1,5 kN B = 2,5 kN C = 3,5 kN |  |
