Objímky a příslušenství

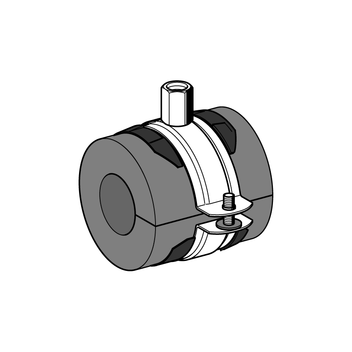

Objímka chladová AKS

Použití

Vhodná k bezpečnému zamezení kondenzace vodních par v oblasti styku s potrubím u chladicích a klimatizačních zařízení a dále jako izolační objímka pro topná zařízení. Slepení s elastomerovou izolací potrubí na čelní straně zaručuje jednotný vzhled vedení potrubí a difúzně těsné spojení. Je vhodná pro hlukově odizolovaná upevnění při splnění požadavků na protihlukovou ochranu podle DIN 4109.

Objem dodávky

Skládá se z chladového pouzdra a objímky vhodné velikosti.

Montáž

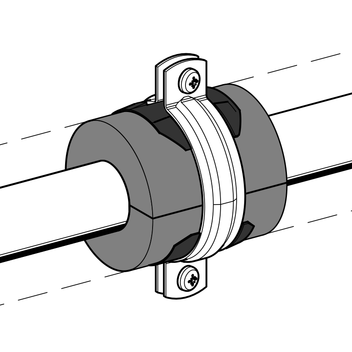

Pouzdro nasaďte na potrubí, odstraňte krycí fólii samolepicích proužků a spojte dohromady podélný šev. Objímku umístěte do středu pouzdra kolem plastových vložek. Na čelních stranách pouzdra a izolace slepte plochy k sobě.
Při montáži vodorovných potrubí na stěnu je nutné plastové vložky umístit do mezery v objímce. Doporučené vzdálenosti podpěr viz Montážní příručka, kapitola „Uložení potrubí“.

Technické údaje

Materiál:
Objímka:
ocel, galvanicky pozinkovaná
Pouzdro:
elastomerová pěna

Elastomerová pěna:
Délka b:
80 mm
Tepelná vodivost:
λ ≤ 0,038 W/(mK) bei 0°C
Faktor difúzního odporu vodní páry:
µ ≥ 7.000
Třída stavebních hmot:
BL -s3, d0 ((v integrovaném systému s identickou elastomerovou pěnou)
Rozsah teplot:
0°C až +110°C
Skladovací podmínky:
v suchých, čistých prostorech při vlhkosti vzduchu 50–70 % a teplotě 0–35 °C

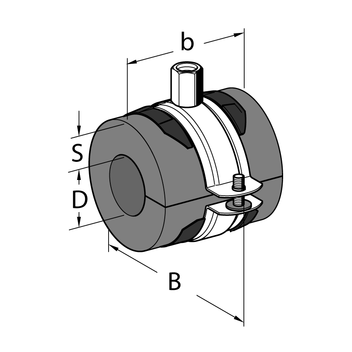

TypTrubka ø
D [mm]
B
[mm]
Tloušťka izolace
S [mm]
Závit. přip.Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
AKS 13-1010,06913M8/M100,0750 113429
AKS 13-1212,07613M8/M100,0850 113430
AKS 13-1515,07613M8/M100,0850 113431
AKS 13-1818,07613M8/M100,0850 113432
AKS 13-2222,09213M8/M100,0950 113433
AKS 13-2525,09213M8/M100,0950 113434
AKS 13-2828,09913M8/M100,1050 113435
AKS 13-3030,09913M8/M100,1050 113436
AKS 13-3535,010513M8/M100,1150 113437
AKS 13-4242,011213M8/M100,1230 113438
AKS 13-4848,312513M8/M100,1830 113439
AKS 13-5454,012513M8/M100,1830 113440
AKS 13-6060,313413M8/M100,2030 113441

AKS 19-1010,09219M8/M100,0950 113446
AKS 19-1212,09219M8/M100,1050 113447
AKS 19-1515,09919M8/M100,1150 113448
AKS 19-1818,09919M8/M100,1050 113449
AKS 19-2222,010519M8/M100,1150 113450
AKS 19-2525,010519M8/M100,1250 113451
AKS 19-2828,011219M8/M100,1250 113452
AKS 19-3030,011219M8/M100,1250 113453
AKS 19-3535,012519M8/M100,1840 113454
AKS 19-4242,012519M8/M100,2030 113455
AKS 19-4848,313419M8/M100,2130 113456
AKS 19-5454,014119M8/M100,2230 113457
AKS 19-6060,314719M8/M100,2420 113458

AKS 25-1010,010525M8/M100,1225 113463
AKS 25-1212,010525M8/M100,1325 113464
AKS 25-1515,010525M8/M100,1325 113465
AKS 25-1818,011225M8/M100,1325 113466
AKS 25-2222,011225M8/M100,1425 113467
AKS 25-2525,012525M8/M100,2030 113468
AKS 25-2828,012525M8/M100,2030 113469
AKS 25-3030,012525M8/M100,2030 113470
AKS 25-3535,013425M8/M100,2130 113471
AKS 25-4242,014125M8/M100,2520 113472
AKS 25-4848,314725M8/M100,2620 113473
AKS 25-5454,015125M8/M100,2720 113474
AKS 25-6060,316025M8/M100,3020 113475
