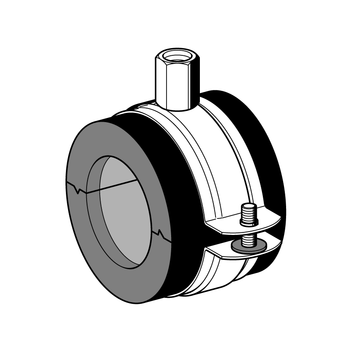

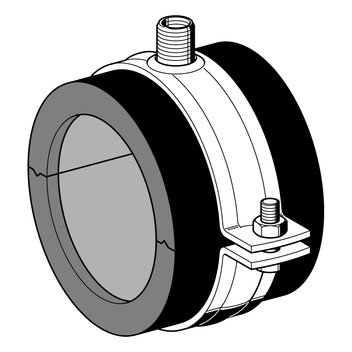

Objímka chladová LKS 13

Použití

Vhodná pro bezpečnou prevenci kondenzace vody v místě uložení potrubí studené a chladící kapaliny. Optimálního difúzně těsného spojení s izolací potrubí lze snadno dosáhnout běžně dostupnými izolačními materiály. Doporučeno do -0 ° C za normálních klimatických podmínek.

Objem dodávky

Pro objednávky využijte tuto tabulku. Chladová objímka LKS se skládá z pozinkované objímky a chladového PUR pouzdra. Nejprve si v tabulce na konci stránky vyberte objímku LKS a poté objednejte OBJÍMKU a POUZDRO dle této tabulky:

průměr trubky (mm)
č. výrobku LKS
POUZDRO
OBJÍMKA

18
114695
408605
173252
22
114697
408614
173261
28
114700
408632
182990
35
114703
408641
173279
42
114707
408650
173288
48
114709
408659
173297
54
114711
408668
173297
60
114713
408686
173306
64
114715
408695
186023
70
114716
408704
186032
76
114717
408713
173315
80
114718
408722
173315
89
114719
408731
173324
102
114720
408740
191387
108
114721
408749
191387
114
114724
408758
191396
125
114725
408767
191405
133
114723
408776
191414
160
114728
408794
107185
168
114729
409199
107185

Technické údaje

Pro typy LKS 13 až do 168 lze použít maximální vzdálenost podpěr dle DIN 1988.

Při montáži je potřeba dodržet pokyny dle normy DIN 4140 (mezery musí být utěsněny tmelem). Tmel DP 30/45 viz kapitola "Pevné body".

Materiál objímky:
ocel, galvanicky pozinkovaná
Chladové pouzdro:
bez halogenů
PUR-jádro (bez obsahu freonů):
objemová hmotnost 80 popř. 120 kg/m3
Tepelná vodivost:
λ = 0,024 - 0,026 W/(mK) při 0°C
λ = 0,038 W/(mK) při 10°C
λ = 0,040 W/(mK) při 40°C
Odpor proti difúzi vodních par:
µ ≥ 7000
Chování při hoření:
B2 podle DIN 4102
Teplotní rozsah:
-40°C do +105°C
Zvuková pohltivost:
do 18 dB(A)
Skladovací teplota:
≥ 10°C
Doba skladování:
1 rok

Kompletace chladových objímek PDF | 207.1 KB

* Dodací lhůta: 10 pracovních dnů

PRO OBJENÁVKY POUŽIJTE TABULKU VÝŠE

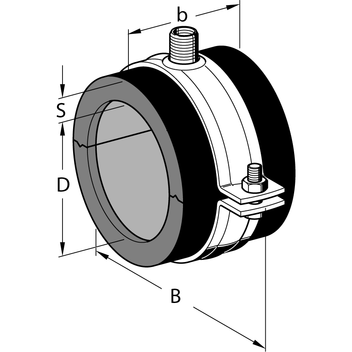

TypTrubka ø
D [mm]
B
[mm]
Tloušťka izolace
S [mm]
Závit. přip.Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
LKS 13-1515,076,013,0M8/M100,0748 114693
LKS 13-16 *16,076,013,0M8/M100,0748 114694
LKS 13-1818,076,013,0M8/M100,0748 114695
LKS 13-20 *20,076,013,0M8/M100,0836 114696
LKS 13-2222,091,513,0M8/M100,0836 114697
LKS 13-2525,091,513,0M8/M100,0830 114698
LKS 13-26 *26,091,513,0M8/M100,0830 114699
LKS 13-2828,099,013,5M8/M100,0930 114700
LKS 13-3030,099,013,5M8/M100,0930 114701
LKS 13-32 *32,099,013,5M8/M100,0930 114702
LKS 13-3535,0105,013,5M8/M100,0930 114703
LKS 13-3838,0105,014,0M8/M100,1030 114704
LKS 13-40 *40,0112,014,0M8/M100,1030 114706
LKS 13-4242,0112,014,0M8/M100,1024 114707
LKS 13-4444,5112,014,0M8/M100,1724 114708
LKS 13-4848,3125,014,0M8/M100,1724 114709
LKS 13-50 *50,0134,014,0M8/M100,1824 114710
LKS 13-5454,0134,014,0M8/M100,1924 114711
LKS 13-5757,0134,015,0M8/M100,1924 114712
LKS 13-6060,3141,015,0M8/M100,2024 114713
LKS 13-6464,0141,015,0M8/M100,2018 114715
LKS 13-7070,0146,515,0M8/M100,2118 114716
LKS 13-7676,1151,015,0M8/M100,2218 114717
LKS 13-8080,0159,515,0M8/M100,2318 114718
LKS 13-8988,9173,015,0M8/M100,2918 114719
LKS 13-102101,6186,015,5M8/M100,326 114720
LKS 13-108108,0193,015,5M8/M100,346 114721
LKS 13-110 *110,0193,015,5M8/M100,346 114722
LKS 13-114114,3193,015,5M8/M100,356 114724
LKS 13-125 *125,0215,016,0M8/M100,376 114725
LKS 13-133133,0215,016,0M8/M100,396 114726
LKS 13-139139,7243,016,0M12/M16/1/2"1,026 114727
LKS 13-160159,0265,016,0M12/M16/1/2"1,176 114728
LKS 13-168168,3276,016,0M12/M16/1/2"1,226 114729
13 - 1813 408605
