Objímky a příslušenství

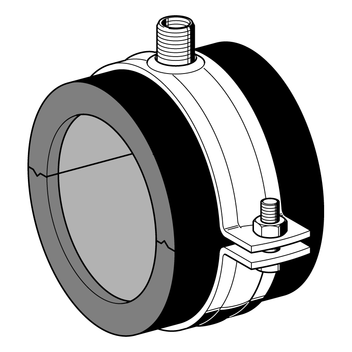

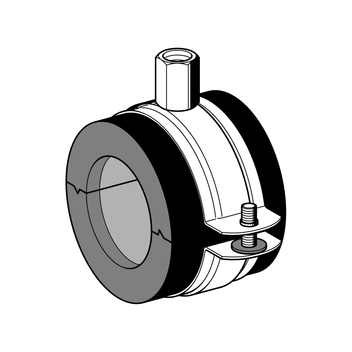

Objímka chladová LKS 32

Použití

Vhodná pro bezpečnou prevenci kondenzace vody v místě uložení potrubí studené a chladící kapaliny. Optimálního difúzně těsného spojení s izolací potrubí lze snadno dosáhnout běžně dostupnými izolačními materiály. Doporučeno do -0 ° C za normálních klimatických podmínek.

Objem dodávky

Skládá se z objímky a chladového pouzdra. Jednodílné pouzdro vyrobené ze dvou ze dvou navzájem spojených PUR prvků vytváří celoplošné spojení s potrubím.
PUR prvky jsou na vnější straně vybaveny elastomerovou pěnou a obaleny černou hliníkovou fólií.

Typ
Jmen. tloušťka izolace
[mm]
Velikost
Délka PUR-prvku
b [mm]
LKS 32

32

15 - 70
76 - 273
50
100

Technické údaje

Pro typy LKS 32 až do 168 lze použít maximální vzdálenost podpěr dle DIN 1988.

Při montáži je potřeba dodržet pokyny dle normy DIN 4140 (mezery musí být utěsněny tmelem). Tmel DP 30/45 viz kapitola "Pevné body".

Materiál objímky:
ocel, galvanicky pozinkovaná
Chladové pouzdro:
bez halogenů
PUR-jádro (bez obsahu freonů):
Objemová hmotnost 80 popř. 120 kg/m3
Tepelná vodivost:
λ = 0,024 - 0,026 W/(mK) při 0°C
λ = 0,038 W/(mK) při 10°C
λ = 0,040 W/(mK) při 40°C
Odpor proti difúzi vodních par:
µ ≥ 7000
Chování při hoření:
EL podle DIN EN 13501-1
Teplotní rozsah:
-40°C do +105°C
Zvuková pohltivost:
do 18 dB(A)
Skladovací teplota:
≥ 10°C
Doba skladování:
1 rok
TypTrubka ø
D [mm]
B
[mm]
Tloušťka izolace
S [mm]
Závit. přip.Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
LKS 32-1515,012531M8/M100,1724 114772
LKS 32-1818,012531M8/M100,1724 114774
LKS 32-2222,013431M8/M100,1824 114776
LKS 32-2525,013431M8/M100,1824 114777
LKS 32-2828,014131M8/M100,1924 114780
LKS 32-3030,0146,534M8/M100,2018 114781
LKS 32-3535,015134M8/M100,2118 114783
LKS 32-3838,0159,536M8/M100,2218 114784
LKS 32-4242,0159,536M8/M100,2318 114786
LKS 32-4444,517337M8/M100,2818 114788
LKS 32-4848,317337M8/M100,2918 114789
LKS 32-5454,018638M8/M100,3112 114791
LKS 32-5757,018638M8/M100,3112 114792
LKS 32-6060,318638M8/M100,3112 114793
LKS 32-6464,019339M8/M100,3310 114794
LKS 32-7070,020339M8/M100,3510 114795
LKS 32-7676,121542M8/M100,508 114797
LKS 32-8080,021542M8/M100,508 114798
LKS 32-8988,922942M8/M100,546 114799
LKS 32-108108,026542M12/M16/1/2"1,256 114801
LKS 32-114114,027643M12/M16/1/2"1,316 114804
LKS 32-133133,029644M12/M16/1/2"1,446 114806
LKS 32-139139,729643M12/M16/1/2"1,456 114807
LKS 32-160159,032145M12/M16/1/2"1,584 114808
LKS 32-168168,333245M12/M16/1/2"1,734 114809
LKS 32-219219,038746M12/M16/1/2"1,932 114813
LKS 32-273273,048245M163,532 114816
