Objímka chladová SKS Top-2C
Použití
K upevnění potrubních rozvodů studené vody a chladících zařízení pomocí izolačního a opěrného vyložení. Prvotřídní protihlukové vlastnosti na základě měkké pěny. S jedním rozměrem je snadné napojení na různé potrubní rozměry. Na základě pružných oblastí se dle normy vyrovnají mezery u tolerančních rozměrů a tím zamezuje vzniku kondenzátu mezi potrubím a objímkou.
Těsnící pasta není proto zapotřebí - vzájemným slepením čelních ploch se tímto bezproblémově vyřeší lepení izolace potrubí. Vhodné i pro vyšší zatížení. Na upevnění dochází k přerušení tepelných můstků a tím se zamezí vzniku kondenzátu.
Objem dodávky

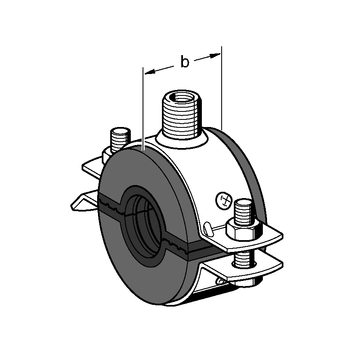

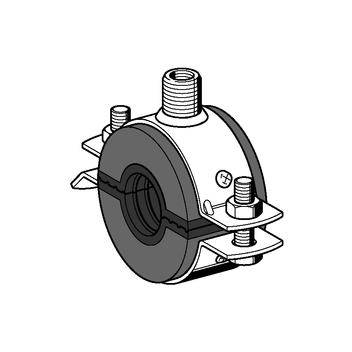

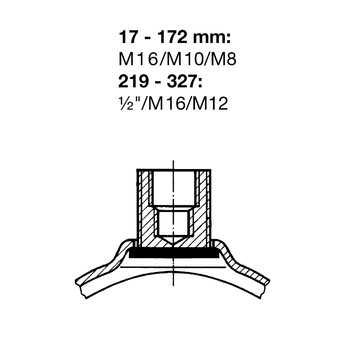

Izolační vyložení z PUR pěny pevně spojené s objímkou. Objímka s vloženou a přivařenou pojistnou maticí 3G až do rozměrů 70 - 75 v kloubovém provedení. Upínací šrouby jsou na obou stranách prostrčeny a tím zajištěny před vypadnutím. Matice k upínacím šroubům jsou od rozměrů 168 - 172 a jsou přivařeny k druhému dílu objímky. Další možnosti upevnění přes vnější závit matice 3G pomocí adaptéru IG/IG.
Technické údaje

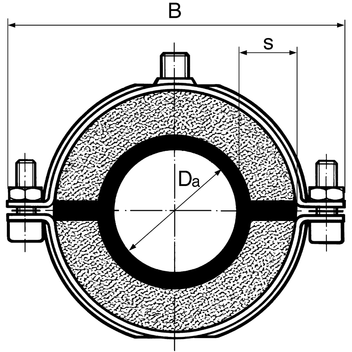

| Rozpětí [mm] | Max. pov. zatížení (tah) | Utahovací moment [Nm] |
|---|---|---|
| 17 - 22 | 0,4 kN | 2 |
| 23 - 26 | 0,5 kN | 2 |
| 27 - 32 | 0,6 kN | 2 |
| 33 - 38 | 0,7 kN | 2 |
| 38 - 47 | 0,8 kN | 3 |
| 48 - 54 | 1,0 kN | 3 |
| 57 - 62 | 1,4 kN | 3 |
| 63 - 68 | 1,6 kN | 3 |
| 70 - 75 | 1,7 kN | 3 |
| 76 - 81 | 1,9 kN | 5 |
| 89 - 94 | 2,2 kN | 5 |
| 107 - 112 | 3,2 kN | 10 |
| 113 - 117 | 3,3 kN | 10 |
| 125 - 128 | 3,7 kN | 10 |
| 133 - 137 | 3,9 kN | 10 |
| 138 - 142 | 4,1 kN | 10 |
| 157 - 161 | 4,6 kN | 10 |
| 168 - 172 | 5,0 kN | 10 |
| 219 - 327 | 8,0 kN | 15 |
| Materiál: | bez halogenů |
| Prvky tlumící: | PUR pěna RG o specifické hmotnosti 250 kg/m3 v uzavřených buňkách |
| Objímka: | Ocel, galvanicky pozinkovaná |
| Tlumící prvek: | |
| Pevnost v tlaku: | při statickém zatížení: 0,7 N/mm2 |
| Difuzní odolnost: | Struktura uzavřené objímky funguje jako stálá bariéra, což vytváří maximální izolační vrstvu |
| Tepelná vodivost: | λ = 0,042 W/mK bei 10°C λ = 0,043 W/mK při 20°C λ = 0,044 W/mK při 30°C λ = 0,045 W/mK při 40°C |
| Teplotní rozsah: | od -50°C do +110°C, krátkodobé překročení |
| Vložka izolační: | do 25,3 dB(A) do 26,3 dB(A) jako kontrola systému |
| Požární odolnost: | EL podle DIN EN 13501-1 |
