Objímka Stabil D-3G silikon

Použití

Objímka vhodná pro upevnění rozvodů TZB v průmyslových, bytových a veřejných budovách. Díky tlumícím prvkům vhodná také k utlumení hluku závěsných systémů s požadavkem protihlukové ochrany dle DIN 4109.

Objem dodávky

Objímka se silikonovou vložkou a s navařenou spojovací 3G (trojzávitovou) maticí.

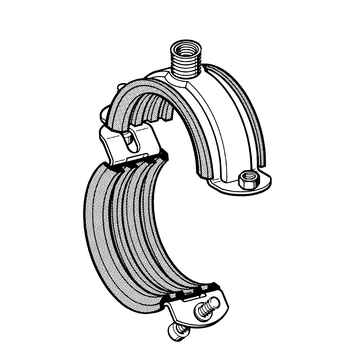

Rozměr od 14 do 115 mm v kloubovém provedení s navařenými maticemi pro dotahovací šrouby. Šroub je na kloubové straně předmontovaný, na protilehlé straně prostrčený a zajištěn proti vypadnutí. Od rozměru 124 mm jsou šrouby přiloženy volně.

Montáž

Pro normu VdS DN > 2 "až 4" musí být použit alespoň závit M10.

Technické údaje

Rozpětí
[mm]
Max. pov.
zatížení (tah)
Utahovací moment
[Nm]

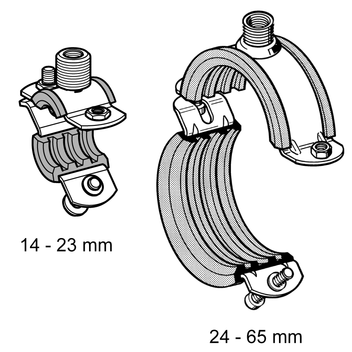

14 - 23 1,8 kN 2
24 - 65 2,0 kN 2
67 - 115 2,0 kN 3
124 - 162 2,9 kN 5
165 - 214 3,5 kN 10
219 - 305 7,5 kN 10

Max. přípustné zatížení bylo vypočteno pomocí statistické metody z mezních zatížení při zachování max. přípustné deformace 1,5 mm nebo 2% průměru potrubí.

Materiál:
Objímka:
ocel, galvanicky pozinkovaná
Vložka:
silikon, červená (Profilová guma silikonová viz kapitola "Prvky tlumící")

Certifikáty

VdS osvědčení č. G4950064



Tento výrobek byl vyznamenán značkou kvality „Upevnění potrubí“ a podléhá externímu sledování dle RAL GZ-655.

Rozsah rozpětí
[mm]
DNMateriál
b x s
[mm]

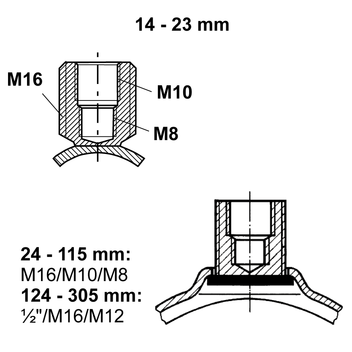

Závit. přip.B
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku

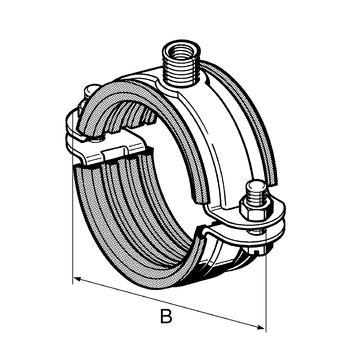

14 - 18 3/8"25 x 2,0M16/M10/M8 630,0850 108070
19 - 23 1/2"25 x 2,0M16/M10/M8 690,0950 108089
24 - 28 3/4"30 x 2,5M16/M10/M8 740,1350 108098
29 - 331 "30 x 2,5M16/M10/M8 810,1450 108104
33 - 3730 x 2,5M16/M10/M8 850,1550 108113
40 - 45 1 1/4"30 x 2,5M16/M10/M8 940,1650 108122
47 - 52 1 1/2"30 x 2,5M16/M10/M81040,1950 108131
53 - 5830 x 2,5M16/M10/M81100,2050 108140
60 - 65 2"30 x 2,5M16/M10/M81170,2150 108159
67 - 72 M30 x 3,0M16/M10/M81370,3125 115801
73 - 78 M2 1/2"30 x 3,0M16/M10/M81430,3325 115802
79 - 85 M30 x 3,0M16/M10/M81490,3225 115804
88 - 93 M3"30 x 3,0M16/M10/M81570,3725 115805
100 - 106 M30 x 3,0M16/M10/M81710,4025 115806
108 - 115 M4"30 x 3,0M16/M10/M81800,4325 115807
124 - 129 40 x 4,01/2"/M16/M122100,8710 108229
131 - 13740 x 4,01/2"/M16/M122180,9110 108238
138 - 144 5"40 x 4,01/2"/M16/M122250,9410 108274
148 - 15440 x 4,01/2"/M16/M122351,0010 108283
156 - 16240 x 4,01/2"/M16/M122431,0510 108292
165 - 171 6"40 x 4,01/2"/M16/M122551,1410 108308
177 - 18340 x 4,01/2"/M16/M122651,1810 108317
188 - 19440 x 4,01/2"/M16/M122761,2310 108326
196 - 20340 x 4,01/2"/M16/M122871,3010 154947
205 - 21440 x 4,01/2"/M16/M122961,4010 149879
219 - 225 8"40 x 4,01/2"/M16/M123071,4010 108335
244 - 25040 x 4,01/2"/M16/M123321,5110 108344
267 - 27310"40 x 4,01/2"/M16/M123551,7110 108353
299 - 30540 x 4,01/2"/M16/M123871,7910 108362
