Objímka Stabil D-3G s gumou

Použití

Objímka vhodná pro upevnění rozvodů TZB v průmyslových, bytových a veřejných budovách. Díky tlumící vložce vhodná také k utlumení hluku závěsných systémů s požadavkem protihlukové ochrany dle DIN 4109.

Objem dodávky

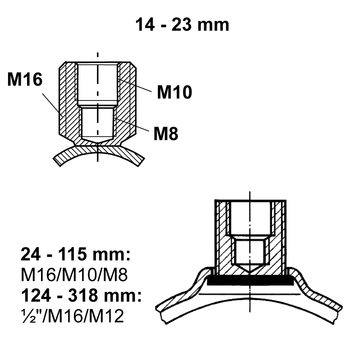

Objímka s gumovou vložkou a s navařenou spojovací 3G (trojzávitovou) maticí.
Rozměr od 14 do 115 mm v kloubovém provedení s navařenými maticemi pro dotahovací šrouby. Šroub je na kloubové straně předmontovaný, na protilehlé straně prostrčený a zajištěn proti vypadnutí. Od rozměru 124 mm jsou šrouby přiloženy volně.

Technické údaje

Rozpětí
[mm]
Max. pov.
zatížení (tah)
Utahovací moment
[Nm]
14 - 23 1,8 kN 2
24 - 65 2,0 kN 2
67 - 115 2,0 kN 3
124 - 162 2,9 kN 5
165 - 214 3,5 kN 10
219 - 305 7,5 kN 10

Max. přípustné zatížení bylo vypočteno pomocí statistické metody z mezních zatížení při zachování max. přípustné deformace 1,5 mm nebo 2% průměru potrubí.

Přípustné zatížení FZzul,fi v případě požáru:

Rozpětí
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
Deformace
δmax [mm]
Závit

14 - 23 380 200 140 - 49 M10
24 - 65 500 250 170 120 44 M10
67 - 115 1000 650 500 400 96 M10
124 - 162 2200 1200 850 600 96 M12
165 - 305 2400 1400 1000 850 104 M12

Materiál:
Objímka:
ocel, galvanicky pozinkovaná
Vložka:
SBR/EPDM, černá (Profilová guma viz kapitola "Tlumíci prvky"), vlepená do objímky

Certifikáty




Tento výrobek byl vyznamenán značkou kvality „Upevnění potrubí“ a „Požárně testované upevnění potrubí“ a podléhá externímu sledování dle RAL GZ-655.

VdS - Objímka Stabil D-3G s gumou PDF | 163.8 KB

* = žádná značka kvality
Pro rozsahy upnutí od 67 - 72 do 108 - 115 jsou k dispozici dvě varianty připojení.

Rozsah rozpětí
[mm]
DNMateriál
b x s
[mm]
Závit. přip.B
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
14 - 183/8"25 x 2,0M16/M10/M8 630,0850 107680
19 - 231/2"25 x 2,0M16/M10/M8 690,0950 107699
24 - 283/4"30 x 2,5M16/M10/M8 740,1250 107255
29 - 331"30 x 2,5M16/M10/M8 810,1450 107264
33 - 3730 x 2,5M16/M10/M8 850,1550 107273
40 - 451 1/4"30 x 2,5M16/M10/M8 940,1750 107282
47 - 521 1/2"30 x 2,5M16/M10/M81040,1950 107291
53 - 5830 x 2,5M16/M10/M81100,1950 107307
60 - 652"30 x 2,5M16/M10/M81170,2150 107316
67 - 72 M30 x 3,0M16/M10/M81370,3025 115773
67 - 7230 x 3,03/8"/M12/M101440,3025 107325
73 - 78 M2 1/2"30 x 3,0M16/M10/M81430,3125 115774
73 - 782 1/2"30 x 3,03/8"/M12/M101500,3125 107334
79 - 85 M30 x 3,0M16/M10/M81490,3325 115775
79 - 8530 x 3,03/8"/M12/M101560,3325 107343
88 - 93 M3"30 x 3,0M16/M10/M81570,3625 115776
88 - 933"30 x 3,03/8"/M12/M101640,3625 107352
100 - 106 M30 x 3,0M16/M10/M81710,3925 115778
100 - 10630 x 3,03/8"/M12/M101780,3925 107361
108 - 115 M4"30 x 3,0M16/M10/M81800,4225 115780
108 - 1154"30 x 3,03/8"/M12/M101870,4225 107370
124 - 12940 x 4,01/2"/M16/M122100,8910 107389
131 - 13740 x 4,01/2"/M16/M122180,9310 107398
138 - 1445"40 x 4,01/2"/M16/M122250,9610 107404
148 - 15440 x 4,01/2"/M16/M122351,0010 107413
156 - 16240 x 4,01/2"/M16/M122431,0510 107422
165 - 1716"40 x 4,01/2"/M16/M122551,1810 107431
177 - 18340 x 4,01/2"/M16/M122651,2310 107440
188 - 19440 x 4,01/2"/M16/M122761,2510 107459
196 - 20340 x 4,01/2"/M16/M122871,3210 148911
205 - 21440 x 4,01/2"/M16/M122961,3510 148920
219 - 2258"40 x 4,01/2"/M16/M123071,4110 107468
244 - 25040 x 4,01/2"/M16/M123321,5510 107477
267 - 27310"40 x 4,01/2"/M16/M123551,6210 107486
278 - 28440 x 4,01/2"/M16/M123661,6710 112718
299 - 30540 x 4,01/2"/M16/M123871,8010 107495
307 - 318 *40 x 4,01/2"/M16/M124001,9510 189974
