Inovativní
konstrukční systém
Objímky a příslušenství

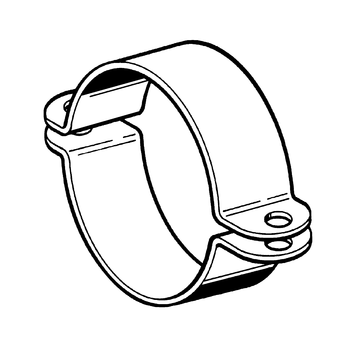

Objímka Stabil RB-A

Použití

Při vysokých statických požadavcích ve všeobecné výstavbě různých zařízení. Provedení podobné DIN 3567. Rozmístění otvorů je staticky vyvážené a dovoluje oproti objímce DIN použití běžných šroubů a kotev. Hodnoty zatížení objímek se tím nesníží.
Při oboustranném upevnění pomocí závitových tyčí nebo závitových trubek doporučujeme od M12 používat podpěrné prvky SMD 1. S variabilním dvojitým upevněním je takto možné upevňovat všechny průměry potrubí a minimalizovat nároky na vrtání. Vhodná pro pevné body.

Objem dodávky

Dvoudílná trubková objímka bez šroubů.
Vhodné šrouby viz kapitola „Kotvení a příslušenství“.

Technické údaje

Hodnoty zatížení při oboustranném upevnění

Upínací rozsah
[mm]
Max. přípustné
zatížení (tah) [kN]
Utahovací moment
[Nm]
13 - 49 11,0 20
57 - 89 15,5 40
90 - 194 22,0 40
248 - 610 42,0 100

Je třeba provádět zkoušku přípustných zatížení všech použitých konstrukčních dílů (např. kotev).

Max. přípustné zatížení bylo stanoveno za použití statistických metod ze zatížení na mezi pevnosti při dodržení max. přípustné deformace 1,5 mm resp. 2 % max. průměru potrubí, které lze upnout.

Material: ocel, černá

Objímka nemá povrchovou úpravu. Žárově pozinkovanou verzi najdete v sekci HCP

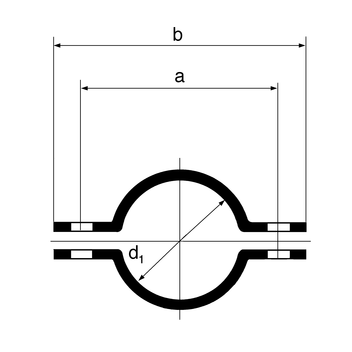

Typ d1
[mm]
Rozsah rozpětí
[mm]
Materiál
b x s
[mm]
Doporučený upínací šroub
a
[mm]
b
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
1814 - 1830 x 5,0M10 x 4052800,1725 110309
2218 - 2230 x 5,0M10 x 4058860,1925 110310
2723 - 2730 x 5,0M10 x 4065930,2125 110312
3430 - 3430 x 5,0M10 x 40741020,2425 110403
3935 - 3930 x 5,0M10 x 40801080,2625 110314
4440 - 4430 x 5,0M10 x 40861140,2825 110404
4945 - 4930 x 5,0M10 x 40911190,3025 110316
6157 - 6140 x 5,0M12 x 401031360,4625 110319
7167 - 7140 x 5,0M12 x 401141470,5125 110320
7772 - 7740 x 5,0M12 x 401191520,5425 110321
8984 - 8940 x 5,0M12 x 401321650,6025 110322
10296 - 10250 x 5,0M12 x 601451780,8210 110323
109102 - 10950 x 5,0M12 x 601521850,8610 110324
115109 - 11550 x 5,0M12 x 601591920,9010 110325
134128 - 13450 x 5,0M12 x 601782111,0210 110327
140134 - 14050 x 5,0M12 x 601842171,0510 110328
163157 - 16350 x 5,0M12 x 602082411,2010 111733
169163 - 16950 x 8,0M12 x 602222552,0010 110330
194188 - 19450 x 8,0M12 x 602482812,251 110332
221215 - 22150 x 8,0M12 x 602753082,521 110335
254246 - 25450 x 8,0M12 x 603083412,831 110336
266259 - 26650 x 8,0M12 x 603213542,951 110337
273266 - 27350 x 8,0M12 x 603283613,021 110338
324317 - 32460 x 8,0M16 x 803854254,291 110341
356349 - 35660 x 8,0M16 x 804174574,671 110342
374366 - 37460 x 8,0M16 x 804354754,881 110343
407397 - 40770 x 8,0M16 x 804685086,111 110344
429419 - 42970 x 8,0M16 x 804905306,411 110345
457447 - 45770 x 8,0M16 x 805185586,791 110346
508498 - 50870 x 8,0M16 x 805696097,501 110347
530520 - 53070 x 8,0M16 x 805916317,801 110348
541531 - 54170 x 8,0M16 x 806036437,961 110442
610600 - 61070 x 8,0M16 x 806727128,911 110443
