Inovativní
konstrukční systém
Objímky a příslušenství

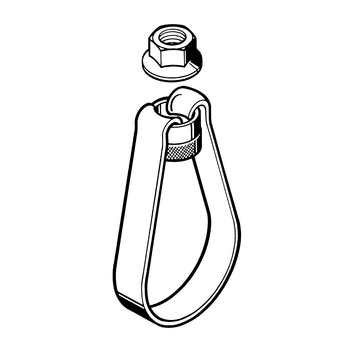

Pouto závěsné RSL N

Použití

Pro upevnění rozvodů potrubí požárního jištění, zejména u sprinklerových systémů.

Objem dodávky

Pouto závěsné se zaoblenými okraji. Přírubová a upevňovací matice jsou volně přiloženy.

Technické údaje

Typ
Jmenovité zatížení
[kN]
26,9 - 60,3 2,0
76,1 - 114,3 3,5
133 - 168,3 5,0
219,1 8,5

Materiál:
ocel, pozinkováno v pásu dle DIN EN 10346

Certifikáty

VdS-osvědčení č.G4850025; FM-osvědčení

Typy od 76,1 (2 1/2") mají osvědčení jak VdS, tak FM.

VdS - Pouto závěsné RSL N - G4850025 PDF | 189.7 KB FM - Pouto závěsné RSL N PDF | 119.6 KB

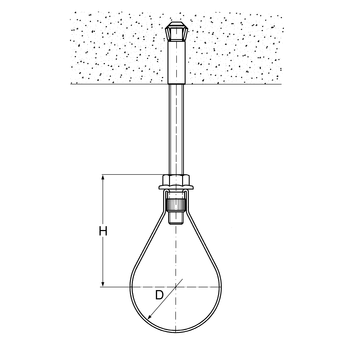

TypDNPřipojeníD
[mm]
H
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
26,93/4"M8 (VdS)27650,05100 113336
33,71"M8 (VdS)34650,05100 102287
42,41 1/4"M8 (VdS)43650,05 50 102296
48,31 1/2"M8 (VdS)49700,06 50 102302
60,32"M8 (VdS)61790,06 50 102311

26,93/4"M10 (FM)27650,05100 113414
33,71"M10 (FM)34650,06100 102126
42,41 1/4"M10 (FM)43650,06 50 102135
48,31 1/2"M10 (FM)49700,06 50 102144
60,32"M10 (FM)61790,07 50 102153

76,12 1/2"M10 77 980,1425 102320
88,93"M10 901130,1625 102339
108M101101420,1925 102348
114,34"M101151420,1925 102357
133M121351550,2225 102366
139,75"M121421550,2225 102375
159M121611850,2525 102384
168,36"M121701850,2625 102393
219,18"M162212390,5610 102409
