Objímka VP ERS

Skupina:

1206

Použití

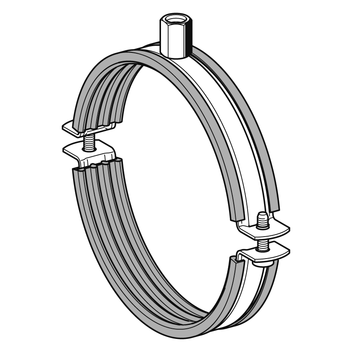

Dvoudílná svorka se dvěma závitovými maticemi s možností připojení na M8 a M10 pro upevnění potrubí. Objímka splňuje montážní požadavky podle DIN 4109.

Technické údaje

Upínací rozsah [mm]	max. dov. zatížení (tah)	Utahovací moment [Nm]
11 - 35	0,55 kN	1
39 - 66	0,80 kN	2
75 - 115	0,90 kN	2

Materiál:	Ocel, galvanicky pozinkovaná
Zvuková izolace:	EPDM, černá

Rozsah rozpětí [mm]	Materiál b x s [mm]	Závit. přip.	Hmotnost [kg]	Bal. [kus]	Č. výrobku
11 - 15	20 x 1,0	M8/M10	0,04	200	116766
15 - 19	20 x 1,0	M8/M10	0,04	180	116767
20 - 24	20 x 1,0	M8/M10	0,04	170	116768
25 - 28	20 x 1,0	M8/M10	0,04	130	116769
32 - 35	20 x 1,0	M8/M10	0,06	120	116771
39 - 46	20 x 1,2	M8/M10	0,06	90	116772
48 - 53	20 x 1,2	M8/M10	0,08	70	116773
54 - 58	20 x 1,2	M8/M10	0,08	50	116774
59 - 66	20 x 1,2	M8/M10	0,08	50	116775
75 - 80	20 x 1,5	M8/M10	0,10	60	116776
87 - 92	20 x 1,5	M8/M10	0,12	50	116777
107 - 115	20 x 1,5	M8/M10	0,14	50	116778
