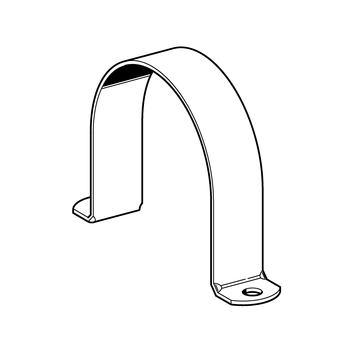

Třmen pásový RUC

Použití

K uchycení přilehlých potrubí. Vhodný zejména jako alternativa k držáku z kruhové oceli při umístění trubek na montážní lišty nebo výložníkové konzoly.
Při upevnění pomocí hákových závrtných šroubů HZ lze jejich podložku účelně použít mezi montážní lištou a třmenem.
Rozměry a průřezy jsou v souladu s předpisy VdS a FM. Díky tomu je pásový třmen vhodný pro použití ve sprinklerech a CO2 zařízeních.

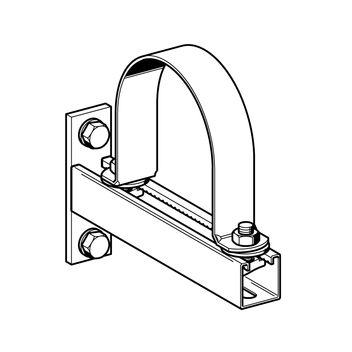

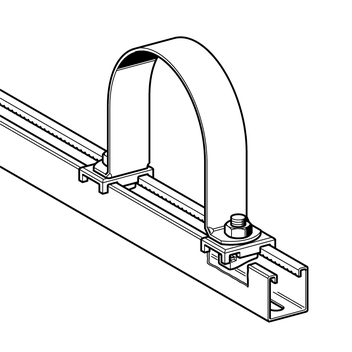

Pro upevnění rozvodů. Dle současného technického standardu se pásový třmen používá pro upevnění rozvodů na konzolách a montážních lištách SIKLA. Pásový třmen je určen k „vodícímu uchycení“ a má být pevně přitažen šrouby a závitovými deskami HZ; podložka by měla být uložena mezi lištou a třmenem. Rozměry a průřezy splňují požadavky VdS. Tím je vhodný pro využití u protipožárních a CO2 zařízení.

Technické údaje

Materiál:
Ocel, (pásově pozinkovaná) pozinkována podle DIN EN 10346

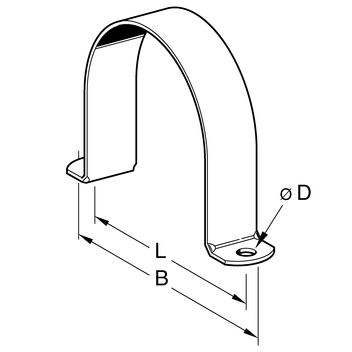

Typpro trubkuMateriál
[mm]
B
[mm]
L
[mm]
ø D
[mm]
Váha
[kg]
Bal.
[Kus]
Č. výrobku
183/8"30 x 2,5694990,0950 159012
221/2"30 x 2,5735390,0550 159021
283/4"30 x 2,5795990,0650 159030
341"30 x 2,5856590,0725 159049
431 1/4"30 x 2,5947490,0825 159058
491 1/2"30 x 2,51008090,1125 159067
612"30 x 2,51129290,1325 159076
772 1/2"30 x 2,512810890,1625 159085
903"30 x 2,514112190,1625 159094
1154"40 x 3,0183155130,3125 159100
1415"40 x 3,0209181130,3710 159119
1696"40 x 3,0236207130,4410 159128
2218"40 x 3,0289261130,551 159137
27510"50 x 5,0375325171,431 159146
32612"50 x 5,0426373171,691 159155
