Třmen tyčový RUB

Objímky a příslušenství

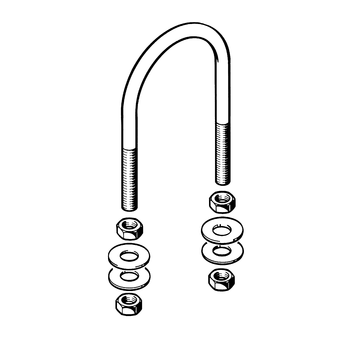

Třmen tyčový RUB

Skupina:

1211

Produkt v PDF

Použití

Pro upevnění rozvodů TZB a požárního jištění dle standardu VdS. Třmeny se používají pro horizontální a vertikální vedení potrubí jako pevné body a vodící uložení. Třmeny dle DIN 3570 A viz kapitola "HCP".

Objem dodávky

Čtyři šestihranné matice a čtyři podložky jsou přiloženy volně.

Montáž

Při použití jako vodicí uložení je nutné, aby matice byly z osobu stran pevně dotaženy k profilu. Potrubí by přitom mělo zůstat volně pohyblivé. U pevných bodů nesmí být překročeno přípustné zatížení konstrukce ani třmenu.

Technické údaje

Materiál:

ocel, galvanicky pozinkováno

Certifikáty

Třmen 8" s maticí M12 má zvláštní osvědčení VdS č. G4810047.

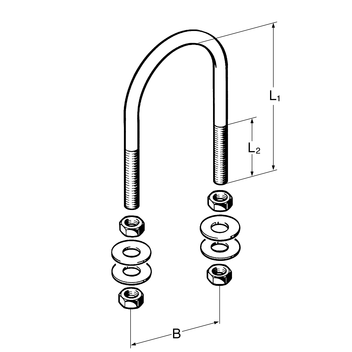

Typ	DN	B [mm]	L₁ [mm]	L₂ [mm]	Závit	Hmotnost [kg]	Bal. [kus]	Č. výrobku
21,3	1/2"	30	45	30	M8	0,08	50	102162
26,9	3/4"	35	60	40	M8	0,09	50	102773
33,7	1"	42	67	40	M8	0,09	50	102782
33,7	1"	42	90	65	M8	0,09	50	102782L
42,4	1 1/4"	51	76	40	M8	0,10	50	102791
42,4	1 1/4"	51	100	70	M8	0,10	50	102791L
48,3	1 1/2"	57	82	40	M8	0,11	50	102807
48,3	1 1/2"	57	105	70	M8	0,11	50	102807L
60,3	2"	71	95	45	M10	0,21	50	102816
60,3	2"	71	120	70	M10	0,2	50	102816L
76,1	2 1/2"	87	111	45	M10	0,23	50	102825
76,1	2 1/2"	87	135	70	M10	0,22	50	102825L
88,9	3"	100	123	45	M10	0,24	50	102834
88,9	3"	100	150	70	M10	0,24	50	102834L
114,3	4"	126	157	55	M12	0,39	25	102171
114,3	4"	126	195	90	M12	0,43	25	102171L
108		121	151	55	M12	0,38	50	102843
139,7	5"	152	180	55	M12	0,43	25	102180
139,7	5"	152	220	90	M12	0,48	25	102180L
133		146	172	55	M12	0,42	25	102852
159		172	197	55	M12	0,46	25	102861
168,3	6"	180	207	55	M12	0,46	10	102199
168,3	6"	180	250	90	M12	0,52	10	102199L
219,1	8"	233	267	55	M12	0,56	10	102870
219,1	8"	233	300	95	M12	0,61	10	102870L
274	10"	302	314	70	M16	1,93	5	162294L
323,9	12"	352	365	70	M16	1,21	5	162300L
