Použití

Na stropy z trapézového plechu by se měly upevňovat rozvody pouze s nižším zatížením (do DN 50). U přístrojů a kanálů by nemělo být překročeno jmenovité zatížení držáku. Tato pravidla odpovídají stavu techniky, doporučení ZVSHK a směrnicím pro sprinklerové systémy. Je-li potřeba na trapézový plech upevnit větší zátěž, musí se rovnoměrně rozložit na několik držáků, například pomocí montážní lišty SIKLA. Samostatné zatížení na přívěs nesmí být vyšší než jmenovité zatížení.

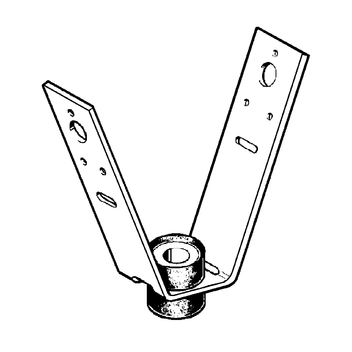

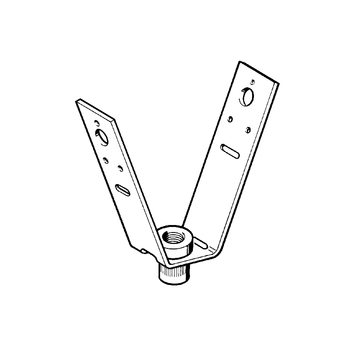

Typy RM 8 a RM 10 umožňují dodatečné nastavení výšky; jejich otočně uložená matice je jištěna proti vypadnutí. Typ MS má zvukově izolační část s integrovaným a zajištěným distančním pouzdrem, které je vhodné pro zvukotěsnou montáž potrubí i při požadavcích na zvukovou izolaci dle DIN 4109.

Objem dodávky

Kompletně předmontováno dle obrázku.

Montáž

K děrování trapézového plechu doporučujeme děrovací kleště LOT 3. Pro upevnění se doporučuje šestihranný šroub M8/110 (120;130) (číslo výrobku 406409, 406410, 406411)

Upozornění:
Zatížitelnost je nezávislá na výšce děrování. Podle předpisu VdS je třeba každé šroubové spojení jistit kontramaticí. Totéž platí v případě cyklického namáhání. Použití ocelových slepých nýtů nebo šroubů do plechu není u protipožárních sprchových zařízení dovoleno.

Technické údaje

Pracovní zatížení:
0,8 kN na každé upevnění (0,3 kN pro Typ MS)
Upozornění:
nutno přihlížet k dovolenému zatížení trapézového plechu.

Materiál:
ocel pásová 25 x 2,5 mm, pozinkovaná

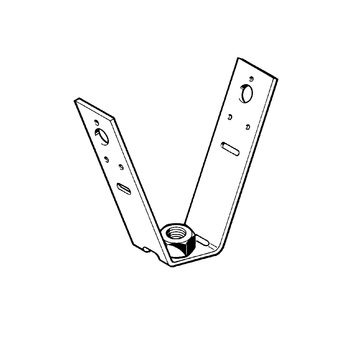

typ M8, M10:
Matice zanýtovaná

Certifikáty

Typ M8 pro sprinklery v souladu s normami VdS: G4820032.
Typ M10 pro sprinklery v souladu s normami FM ≤ 3".

VdS - Držák trapézový TRH - G4820032 PDF | 625.6 KB FM - Držák trapézový TRH a Závěs výkyvný TD10 PDF | 119.5 KB

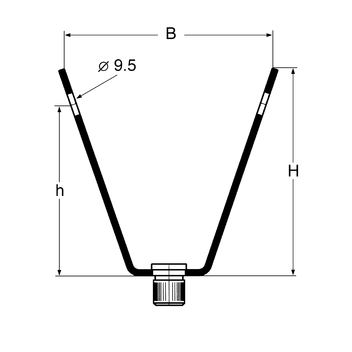

TypH
[mm]
B
[mm]
h
[mm], h
[mm]
Přípojka k systémuHmotnost
[kg]
Bal.
[kus]
Č. výrobku
M8909075M80,10100 125693
M10909075M100,10100 125806
RM 8909075M80,11100 125675
RM 10909075M100,11100 125684
MS909075ø 110,10100 151564
M8HM80,10100 400012
