Inovativní
konstrukční systém

Použití

Vhodná k montáži potrubí, kanálů a přístrojů na ocelové profily (nosníky I, T, U a úhlové profily). Samosvorný efekt upevňovací svorky TCS F umožňuje práci oběma rukama. To zaručuje jednoduchou, rychlou a v důsledku toho hospodárnou montáž. Upevňovací svorku TCS F lze použít jednotlivě, i k montáži na traverzy.

Montáž

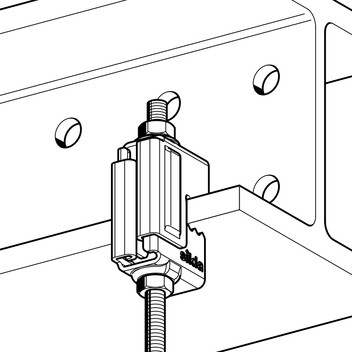

Upevňovací svěrku nasaďte na přírubu a obě součásti přimáčkněte k sobě. Následně prostrčte závitovou tyč upevňovací svorkou a obě matice utáhněte (utahovací moment 10 Nm).

Technické údaje

Níže uvedené pracovní zatížení se vztahují na nové svěrky upevňovací, které se nasazují na nepoškozené nosné příruby.

Jmenovité zatížení:
2,0 kN
Materiál:
Ocel, galvanicky pozinkována
TypPřipojeníRozsah rozpětí na paralelní přírubě
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
TCS Fø 10,5300,1250 116795
TCS F VdS/FMø 10,5300,1250 116488
