Upevňovací svěrka je masívní připojovací prvek a ve spojení se závitovými kolíky (M8 až M16) je vhodná k montáži potrubí, kanálů a přístrojů na ocelové profily (I -, T -, U -).

  • Na vhodných nosnících umožňuje kombinace s univerzálním kloubem svislé napojování.
  • Možnost použití jako jednotlivé upevnění, k montáži traverz a výložníkových konstrukcí.
  • Upevňovací svěrky skupiny TCS 1 jsou speciálním profilováním své patky určené rovněž k montáži do drážky montážních lišt systému 41.

Objem dodávky

Litinové těleso s upínacím šroubem a protimaticí (kontramaticí), kompletně předmontováno.

Montáž

Utahovací šroub dotáhnout nejprve rukou a pak dle montážního návodu pevně dotáhnout napevno. Hrot utahovacího šroubu přitom vniká do relativně měkkého nosného materiálu a vystředěným přenosem síly zajišťuje vysokou míru bezpečnosti. Na závěr se provede zajištění dotáhnutím protimatice. Při použití u řezné hrany lišty montážní, je zapotřebí namontovat destičku přídržnou 41.

Upozornění:
Je třeba dbát montážního návodu!

U FM zařízení vždy používat jen závit ≥ M10!

Technické údaje

Níže uvedené pracovní zatížení se vztahují na nové svěrky upevňovací, které se nasazují na nepoškozené nosné příruby.

Pracovní zatížení: Skupina TCS 0: 3,5 kN
  Skupina TCS 1: 5,0 kN
  Skupina TCS 2: 8,5 kN

Materiál:
Základní těleso z litiny a šroub upínací tř. pevnosti 8.8, galvanicky pozinkovaná

Certifikáty

Svěrka upevňovací TCS splňuje požadavky norem VdS a FM pro rozvody požárního jištění.
TCS OLC: G4950065 a G4950066 (použití pro vzpěr od M10 s max. délkou hmax =150mm a do DN 50. Ostatní typy a různé oblasti nasazení: G4820023E; G4830054; G4800038/...45; G4990027.

TypPřípojka
[vpředu / vzadu]
Rozsah rozpětí na paralelní přírubě
[mm]
Váha
[kg]
Bal.
[Kus]
Č. výrobku

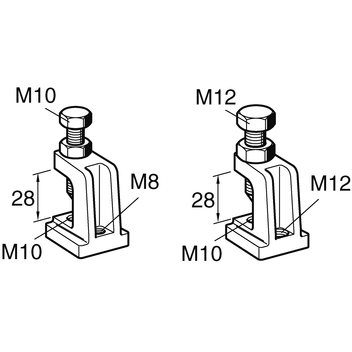

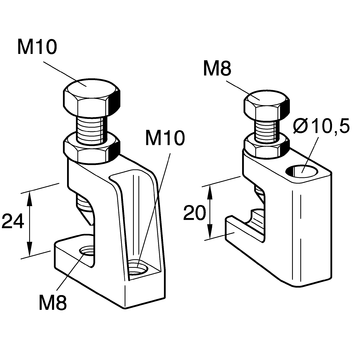

TCS 0 LCø 10,5180,1050 156648
TCS 0 M8/M8M8/ M8220,1450 178283
TCS 0 M8/M10M8/M10220,1450 174206
TCS 1 M10/M8M10/M 8260,2150 116770
TCS 1 M10/M10M10/M10260,2150 116150
TCS 1 M10/M12M10/M12260,2250 167332
TCS 2 M12/M12M12/M12260,2825 174224
TCS 2 M12/M16M12/M16260,2725 174215
