Svěrky upevňovací a trapézové závěsy

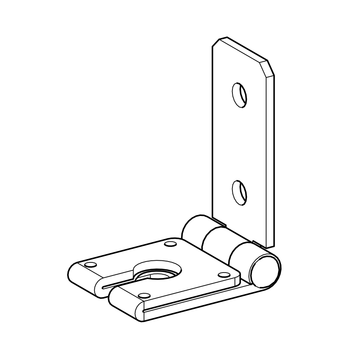

Kloub JOI R
![](/sixcms/media.php/443/thumbnails/JOI_41_R_10095.tif.65571.png)
![](/sixcms/media.php/443/thumbnails/JOI_41_R_10095_M.tif.65579.png)
![](/sixcms/media.php/443/thumbnails/JOI_41_R_10095_AW02.tif.65587.png)
![](/sixcms/media.php/443/thumbnails/JOI_41_R_10095_AW01.tif.65595.png)
Použití

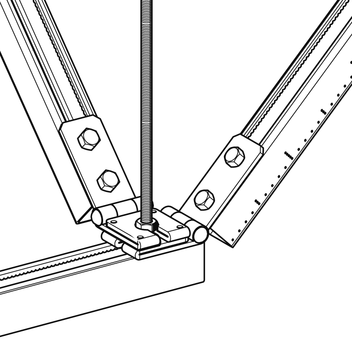

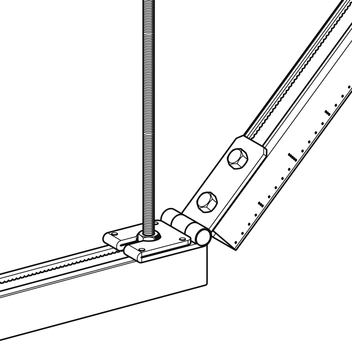

Kloub JOI R se používá k vyztužení upevňovacích systémů, což má speciálně při seizmickém namáhání zásadní význam. Díky designu připomínajícímu klíčovou dírku je možné kloub osadit i dodatečně. Při upevnění přímo na montážní lištu 41 zaručují 4 piny spolu se dvěma upevňovacími body spolehlivé zajištění proti pootočení. Jsou-li zapotřebí dvě výztuhy, je možné klouby JOI R upevnit i nad sebe. Zajištění proti pootočení v případě upevnění na stávající držáky závisí na již použitých komponentách. Pokud byl použit blok PB 41, je odolnost proti pootočení zajištěna. V případě použití přídržné čelisti nebo U-podložky funguje zajištění proti pootočení omezeně.

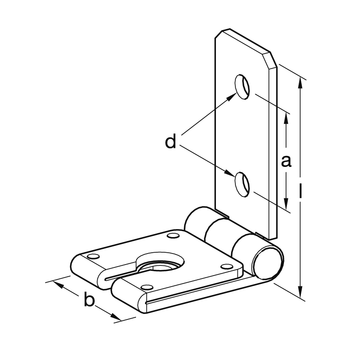

Technické údaje
Typ | Vhodné pro |
---|---|
20 | šestihrannou matici M10 und 3/8"-UNC |
23 | přírubovou matici M10, šestihrannou matici M12 und 1/2"-UNC |
Jmenovité zatížení: | 2,0 kN |
Utahovací moment: | 50 Nm |
Materiál: | ocel, galvanicky pozinkovaná |
Je třeba brát v úvahu maximální přípustný moment ramena montážního nosníku (44,5 Nm).
