Inovativní
konstrukční systém

Použití

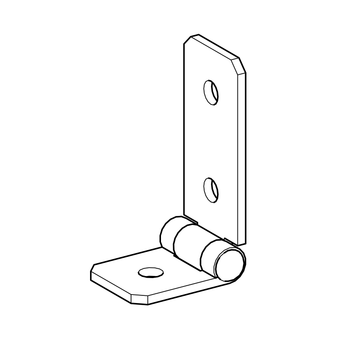

Ke spojování montážních lišt 41, u nichž je zapotřebí libovolně a plynule nastavovat úhel až do 180°. Kloub JOI S představuje perfektní řešení speciálně pro připojení ke stavební konstrukci. Dvěma upevňovacími body se dosáhne zajištění proti pootočení, takže lze spolehlivě zachytit i příčné síly.

Montáž

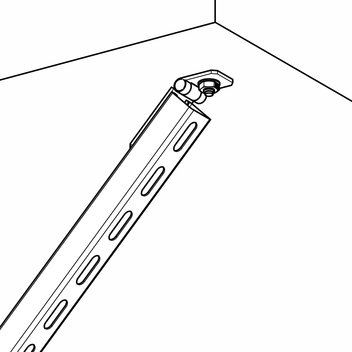

Varianta 1:

1.
Kloub JOI S uchyťte pomocí kotvy/hmoždinky, popř. šroubu ke stavební konstrukci nebo k montážní liště.
2.
Připevněte kloub k montážní liště závitovými destičkami M10.

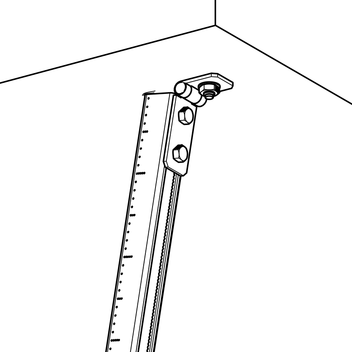

Varianta 2:

1.
Nasaďte závitovou destičku do montážní lišty a následně přichyťte šrouby.
2.
Připevněte k tělesu stavby, resp. k liště příslušnými kotvami nebo šrouby.

Technické údaje

Jmenovité zatížení:
2,0 kN
Utahovací moment:
50 Nm
Materiál:
ocel, galvanicky pozinkovaná

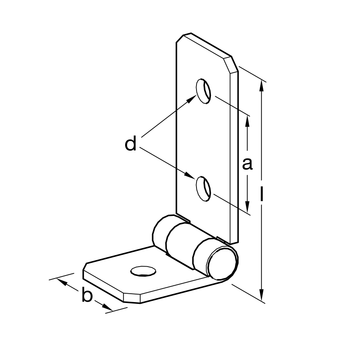

Typa
[mm]
b
[mm]
d
[mm]
l
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
JOI S444010,5980,2150 116577
