Použití

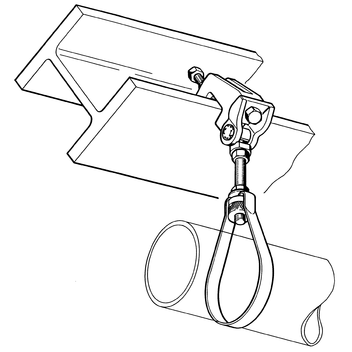

Univerzální napojení na šikmé stavební části s plynulým úhlovým nastavením. Upevnění přímo na stavební objekt, na svěrky TCS, lišty montážní atd., zvláště jako šikmá vzpěra na konzolách, jakož i k vyztužení kluzných a pevných bodů (typy UG FP pro konstrukce pevných bodů k přímému našroubování na objímku).


  • Plynulé úhlové nastavení.
  • Délkové a výškové nastavení pomocí proměnného přesahu závitového kolíku na kloubovém čepu.
  • Kloubový čep je jištěn proti vypadnutí.
  • Bezpečné uložení matice na tvarovou podložku.

Objem dodávky

S tvarovanou podložkou a maticí.

Montáž

Závitový kolík zašroubovat do kloubového čepu, tak aby mírně přesahoval na druhé straně kloubu (opticky zkontrolovat). Nastavení úhlu se provede přitažením přiložené matice k podložce.

Technické údaje

Typ
Přípustné zatížení (tah)
[kN]
Tvarová podložka
ø DA [mm]
Matice
UG M8 5,8 10,5 Přírubová matice
UG M10 8,0 10,5 Přírubová matice
UG M12 13,0 16,5 Přírubová matice
UG M16 13,0 16,5 Šestihranná matice

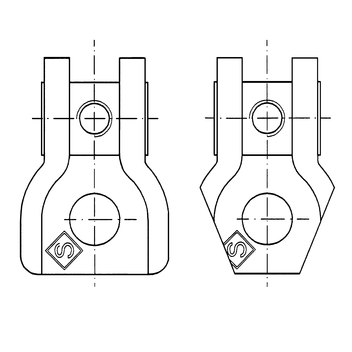

UG FP M12 10,0 16,5 Přírubová matice
UG FP M16 10,0 16,5 Šestihranná matice

Přípustné tatížení Fzzul v případě požáru:

Typ
FWD 30
[kN]
FWD 60
[kN]
FWD 90
[kN]
FWD 120
[kN]
M8 0,60 0,45 0,34 0,26
M10 0,60 0,60 0,54 0,42
M12 1,60 1,03 0,79 0,61
M16 1,60 1,60 1,47 1,13

Materiál:
ocel, galvanicky pozinkováno (UG M8 + M10)
  litina, galvanicky pozinkováno (UG M12 + M16)

Certifikáty

VdS - osvědčení G4980055

VdS - Kloub univerzální UG - G4980055 PDF | 966.4 KB

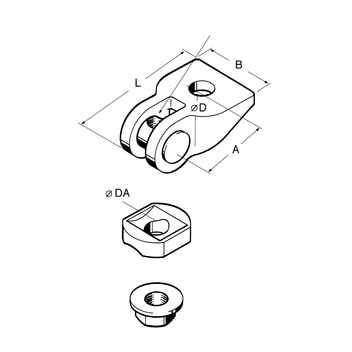

TypKloubový šroubA
[mm]
B
[mm]
ø D
[mm]
L
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
UG M8M 8264010,5510,1250 198636
UG M10M10264010,5510,1250 198643
UG M12M12335017,0710,3725 158075
UG M16M16335017,0710,3625 158084

UG FP M12M12335017,0710,3225 158093
UG FP M16M16335017,0710,3125 158109
