Inovativní
konstrukční systém
Vzduchotechnika

Úhelník závěsný LUW

Použití

Určen k uchycení pravoúhlého větracího potrubí pod stropní konstrukci nebo k distanční montáži pomocí závitových tyčí.
Typy se zvukově izolačním prvkem SL a SZ jsou vhodné pro zvukově izolační uchycení potrubí i v těch případech, kdy je požadována zvuková izolace podle DIN 4109.
Díky možnosti nastavení v podélném otvoru je zaručeno vyrovnání odchylek u vrtaných otvorů a také vyrovnání stavebních tolerancí. Při montáži do šachty pomocí lišty a hákového závrtného šroubu je zaručen dostatečný odstup, tak aby se u variant SL a SZ zabránilo kontaktu se zvukem šířícím se v tělese.

Pro upevnění VZT kanálů pod stropní konstrukce závitovými tyčemi.


Provedení

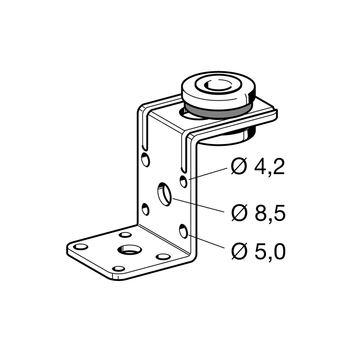

Prvek obsahuje předvrtané otvory o Ø 4mm.Typy SL a SZ jsou s předmontovaným zvukově tlumícím prvkem včetně kovového vodícího pouzdra o Ø 10,5mm.


Montáž
Upevnění k VZT kanálu je pomocí TEX-šroubů. Upevnění ke stropní konstrukci je možno provézt na závitovou tyč M 8 nebo M10.

Objem dodávky

Typy SL a SZ s předmontovaným, upevněným zvukově izolačním prvkem.

Montáž

Montáž na kanál může být provedena pomocí nýtů ( ø 4 - 5 mm), samořezných šroubů ( ø 4 - 5 mm) nebo metrických šroubů (M8).

Technické údaje

Pracovní zatížení:
0,8 kN
Materiál (Úhelník):
Ocel, galvanicky pozinkovaná
Vložený útlum:
do 8,7 dB(A)
Tlumící prvek:
EPDM, černý
Tvrdost:
45+ / -5° Shore
Teplotní rozmezí:
-50°C do+110°C
TypMožn. přip. konstr.Rozsah nastavení
[mm]
Materiál
[mm]
Délka ramene
[mm]
Váha
[kg]
Bal.
[Kus]
Č. výrobku
SLM8/M101335 x 2,541/850,09100 189893
SZM8/M101335 x 2,541/53/340,09100 189902
