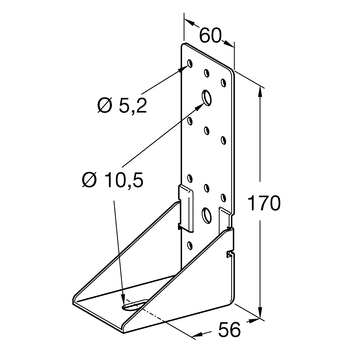

Úhelník závěsný LUW Stabil

Použití

Upevnění pro pravoúhlé, zejména vertikální, VZT potrubí.

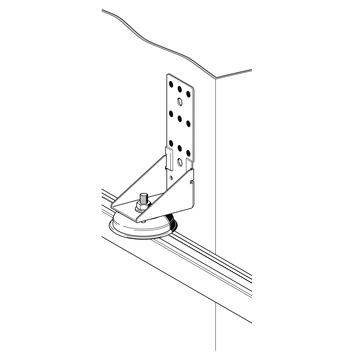

Po našroubování na tlumič hluku SDE 1 je vhodný pro zvukově oddělené upevnění při požadavku na zvukovou izolaci dle DIN 4109.

Montáž

Montáž na potrubí by měla být provedena pomocí nýtů (ø 5 mm), samořezných TEX šroubů nebo metrických šroubů (M10). Maximální povolené zatížení platí pro spoje v rozích úhelníku.

Technické údaje

Pov. zatížení:
2 kN
Materiál:
Ocel, pozinkováno dle DIN EN 10346
TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
170/900,3010 158534
