Vzduchotechnika

Úhelník závěsný LUW A

Použití

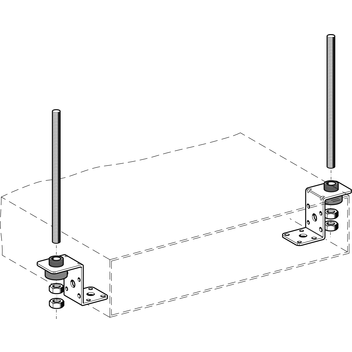

Určen k uchycení pravoúhlého větracího potrubí pod stropní konstrukci nebo k distanční montáži pomocí závitových tyčí.
Typy se zvukově izolačním prvkem A-SL a A-SZ jsou vhodné pro zvukově izolační uchycení potrubí i v těch případech, kdy je požadována zvuková izolace podle DIN 4109.

Objem dodávky

Typy A-SL a A-SZ s předmontovaným, upevněným zvukově izolačním prvkem.

Montáž

Montáž na kanál může být provedena pomocí nýtů ( ø 4 - 5 mm), samořezných šroubů ( ø 4 - 5 mm) nebo metrických šroubů (M8).

Technické údaje

Jmen. zatížení:
0,5 kN für A-L und A-Z
0,3 kN pro A-SL und A-SZ
Materiál(Úhelník):
Ocel, pozinkováno
Typy A-SL nebo A-SZ
Vložený útlum:

až do 8,7 dB(A)
Tlumící prvek:
EPDM, černý
Tvrdost:
50+ / -5° Shore
Teplotní rozmezí:
-50°C do +100°C
TypMožn. přip. konstr.Materiál
[mm]
Délka ramene
[mm]
Váha
[kg]
Bal.
[Kus]
Č. výrobku

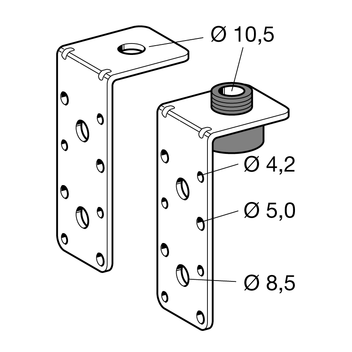

A-LM8/M1035 x 235/850,05100 110496

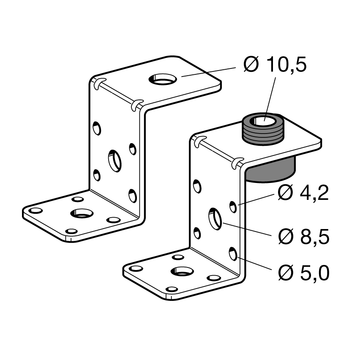

A-ZM8/M1035 x 235/46/380,05100 110498
A-SLM8/M1035 x 235/850,06100 110497
A-SZM8/M1035 x 235/46/380,06100 110499
