Inovativní
konstrukční systém
Vzduchotechnika

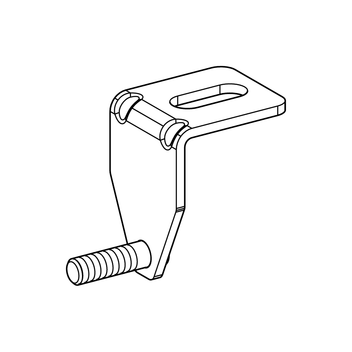

Úhelník závěsný LUW F

Použití

Vhodný pro přímou montáž obdélníkových větracích kanálů k přírubě. Vzhledem k připevnění zvnějšku nejsou třeba žádné prostupy do profilu kanálu, takže nedochází k tlakovým ztrátám proudícího vzduchu. Navíc se tak zabrání netěsnostem a aerodynamickému hluku a v kanálu nejsou žádné špičky šroubů, které by ztěžovaly práci při čištění.
Při výrobě a sestavování vzduchových vedení podle směrnice VDI 6022 (Požadavky na hygienu provozu vzduchotechnických zařízení) jsou požadavky u úhelníků překročeny.

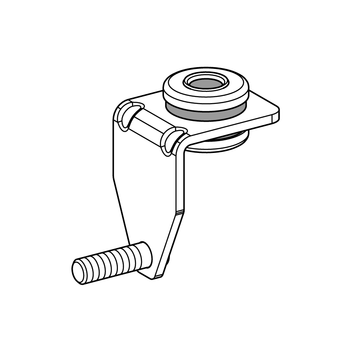

Varianta LUW SF je vhodná k upevňování hlukově odizolovaných kanálů při požadavcích na protihlukovou ochranu podle DIN 4109.
Vůle v podélném otvoru je vhodná k vyrovnání odchylek při vrtání otvorů a konstrukčních tolerancí.

Objem dodávky

S předsestaveným tlumičem hluku, zajištěným proti ztrátě.

Montáž

Větrací kanál je možné nasunout přímo na předmontovanou závitovou tyč.

Technické údaje

Jmenovité zatížení:
0,8 kN
Materiál úhelníku:
ocel, galvanicky pozinkovaná
Typ SF:
Možný útlum:
až 8,7 dB (A)
Tlumič hluku:
EPDM, černá
Tvrdost:
45+ / -5° Shore
Rozsah teplot:
-50 +110°C
TypZávit.-přip.Příp. konstr.Materiál
[mm]
Váha
[kg]
Bal.
[Kus]
Č. výrobku
F M8M8M8/M1035 x 3,00,08100 113331
SF M8M8M8/M1035 x 3,00,08100 113329
SF M10M10M8/M1035 x 3,00,08100 113330
