Vzduchotechnika

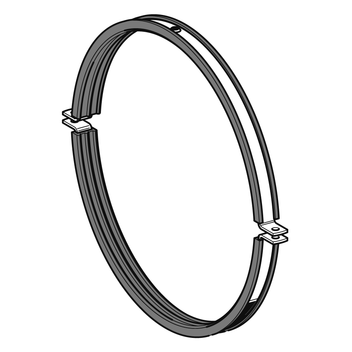

Objímka VZT PLU s gumou od DN 560

Použití

Objímka pro upevnění SPIRO potrubí v průmyslových ventilačních systémech podle DIN 24145. S tlumícími prvky vhodné k utlumení hluku závěsných systémů a požadavků protihlukové ochrany podle DIN 4109.

Objem dodávky

Bez šroubů a matic.

Montáž

Doporučuje se oboustranné upevnění na závitové tyče.

Technické údaje

Materiál:
Ocel, (pozinkováno v pásu) podle DIN EN 10346
Prvky tlumící:
SBR/EPDM, černá (Prvky tlumící viz kapitola "Prvky tlumící")
Teplotní rozsah:
-50°C až +110°C

Typ
pov. zatížení
560 - 900 1,5 kN
1000 - 1250 2,5 kN

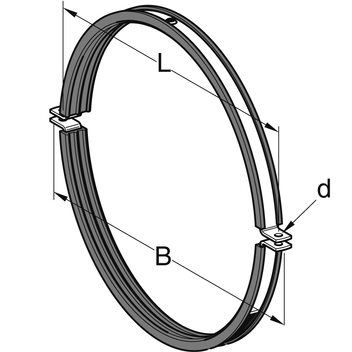

Typ / DNMateriál
[mm]
B
[mm]
L
[mm]
d
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
56030 x 2,563060412,51,301 190181
60030 x 2,567264612,51,401 190199
63030 x 2,570267612,51,461 190208
71030 x 2,578275612,51,641 190217
80030 x 2,587284612,51,841 190226
90030 x 2,597294612,52,061 190235
100040 x 3,01076105012,53,511 190244
112040 x 3,01196117012,53,921 190253
125040 x 3,01325129912,54,361 190262
