Inovativní
konstrukční systém
Vzduchotechnika

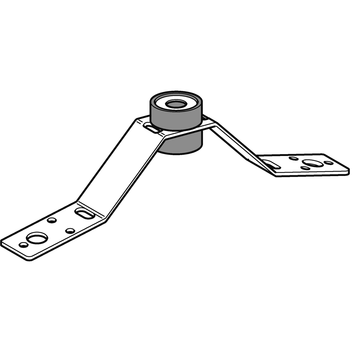

Třmen závěsný LUB

Použití

Pro spolehlivou a rychlou montáž spiro potrubí. Vhodný pro zvukově oddělené upevnění potrubí s požadavky na zvukovou izolaci dle DIN 4109.
S tímto prvkem lze velmi jednoduše a snadno provádět montáž v blízkosti stropu. Při využití závitových tyčí je možné dodatečné uspořádání. Předem určené body ohybu umožňují snadné a přesné přizpůsobení jednotlivým průměrům potrubí.

Objem dodávky

Součástí prvku je zvukově izolační vložka s vodícím kovovým pouzdrem o průměru 4,0 mm.

Montáž

K upevnění na VZT potrubí doporučujeme použít 6 ks nýtů ø4 mm nebo samořezné TEX šrouby.

Technické údaje

Pov. zatížení:
0,3 kN
Materiál:
Ocel, galvanizováno dle DIN EN 10346
TypPřipojovací pouzdroPro závitovou tyčHmotnost
[kg]
Bal.
[kus]
Č. výrobku
Třmen upínací pro VZTø 10,5M8 oder M100,10100 151582
