Nosný systém 120
Konzola nosná TKO 120

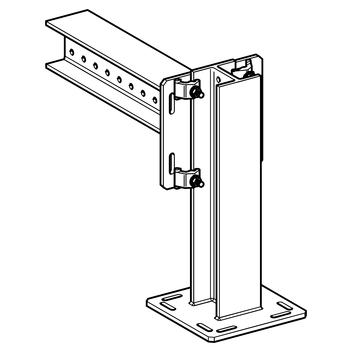

Použití
Předvyrobená součást určená k montáži na stěnu, podlahu nebo strop nebo k sestavení traverzových konstrukcí, vždy s jedním vyčnívajícím ramenem. Typy TKO 120 x 1500, 2000 a 3000 by měly být při montáži na stěně upevněny výhradně oboustranně.
Montáž
V závislosti na příslušných požadavcích doporučujeme následující způsoby montáže:
| a) | Upevnění na stavební konstrukci pomocí čtyř kotev pro těžké zatížení M12. |
| b) | Silové upevnění na ocelové nosníky (šířka příruby 80 -120 mm) pomocí montážní sady 5P M12 S. |
| c) | Tvarové napojení na další nosní konzole pomocí tvarových příložek FV 100/120. |
Otvor v přechodovém můstku nosní konzole (ø 13 mm v rastru o 50 mm) umožňuje kombinování dalších produktů na základě sešroubování (M12).

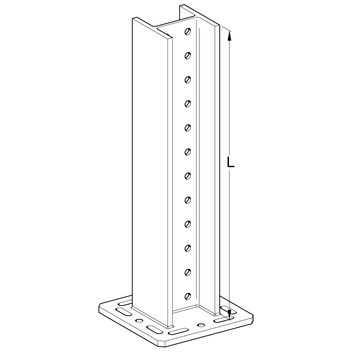

Technické údaje
| Rozměry základní desky [mm] | Otvory v základové desce pro | Prům. otvoru v Nosní profil [mm] | Otvor rastru v Nosní profil [mm] |
|---|---|---|---|
| 220 x 220 x 12 | M12 | 13 | 50 |
| Provedení: | Základová deska svařená s IPBI 1Z0 |
| Materiál: | Ocel, HCP |
K dispozici také s povrchem DUALSHIELD C5H pro prostředí s vysokou korozí.
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
