Nosný systém 120

Konzola příčná QKO 120

Použití

Předvyrobená součást určená k montáži na beton nebo ocelové nosníky, především v oblasti stoupaček, vždy s jedním vyčnívajícím ramenem.

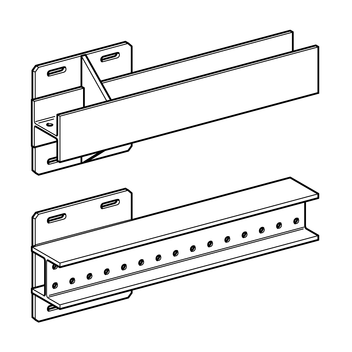

U varianty QKO je povrch příruby rovnoběžný se základní deskou a na jedné straně je přivařen k nosné desce. Varianta QKOq má podpěru otočenou o 90°, a je tak upevněna svisle na základní desce.

Montáž

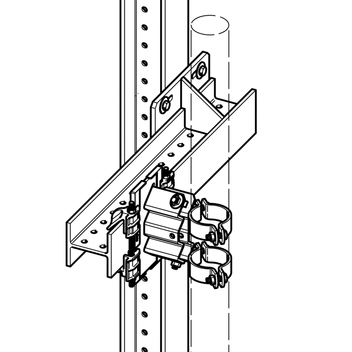

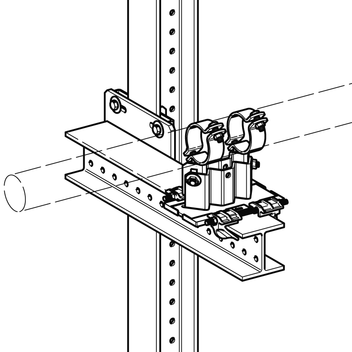

V závislosti na příslušných požadavcích doporučujeme následující způsoby montáže:

a)
Upevnění na beton pomocí čtyř kotev pro těžké zatížení M12.
b)
Upevnění na ocelové nosníky (šířka příruby 80 -120 mm) pomocí montážní sady 5P M12 S.
c)
Tvarové upevnění na TKO 100 nebo 120 pomocí tvarových příložek FV 100/120.

Technické údaje

Typ

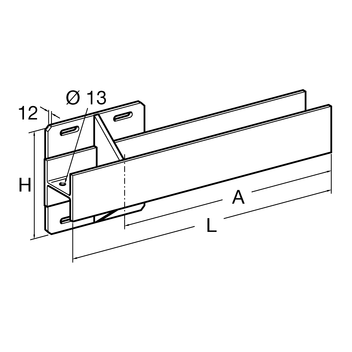

Rozměry základové desky
H x H [mm]
Rozměry příčné konzoly
A / L [mm]
Otvory v základové desce pro
QKO 120 u. 120q x 600 220 x 220 600/700 M12
QKO 120 u. 120q x 1000 220 x 220 1000/1100 M12

Provedení:
Základová deska a opěrný plech svařený s IPBI 120
Materiál:
Ocel, HCP

Certifikáty

Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)

TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
QKO 120 x 60023,21 193228
QKO 120 x 100033,71 193235
QKO 120q x 60022,41 193242
QKO 120q x 100033,61 193259
