siFramo 100

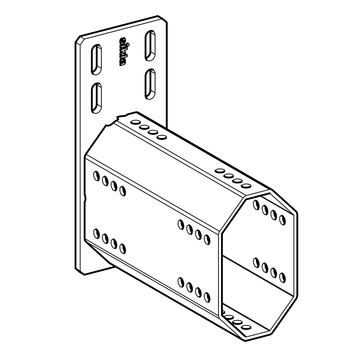

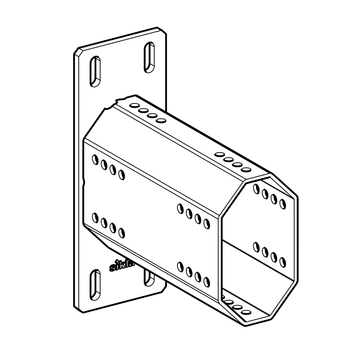

Adaptér čelní STA F 100 - 100/160

Použití

Ve spojení s patní konzolou, T-konzolou nebo nosníkem TP F 100 a TP F 100/160 otevírá čelní adaptér flexibilní konstrukční možnosti pro širokou škálu aplikací.

Montáž

Pro připojení k nosnému profilu TP F 100 nebo TP F 100/160 (příruba 160) použijte 4 ks samořezných šroubů FLS F.
Nosný profil TP F 100/160, který budete připojovat k čelnímu adaptéru STA F 100 - 100/160, sešroubujte pomocí 8 ks samořezných šroubů FLS F. Na protilehlých stranách použijte k sešroubování po 4 ks samořezných šroubů FLS F. Kotvení do stěny a stropu pomocí 4 ks vysokozátěžových kotev M10.

Technické údaje

Typ
Rozměry základní desky
[mm]
Otvory v základní desce
pro

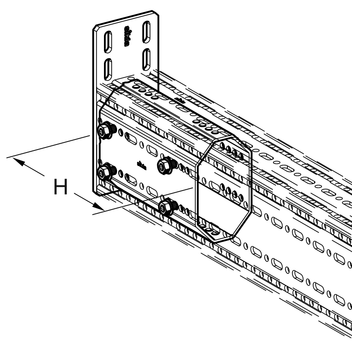

H
[mm]
STA F 100 - 100/160 270 x 100 x 8 M10 238
STA F 100 - 100/160 E 245 x 100 x 8 M10 238

Provedení: základová deska svařená s osmihranným profilem F 100

Materiál: ocel, HCP

Certifikáty

Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)

TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
STA F 100 - 100/1604,41 114878
STA F 100 - 100/160 E4,21 114879
