siFramo 100

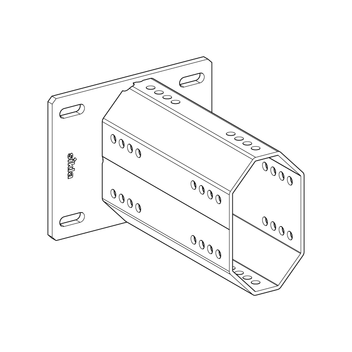

Adaptér čelní STA F 160-Q




Použití

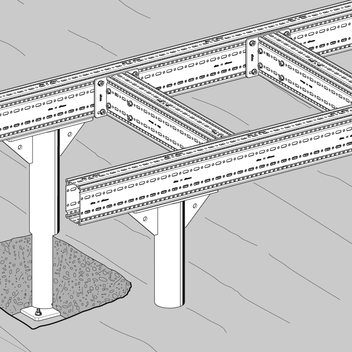

Ve spojení s patní konzolou, T-konzolou nebo nosníkem TP F 100/160 otevírá čelní adaptér flexibilní konstrukční možnosti pro širokou škálu aplikací.
Montáž
Pro připojení k nosnému profilu TP F 100/160 (příruba 160) použijte 4 ks samořezných šroubů FLS F.

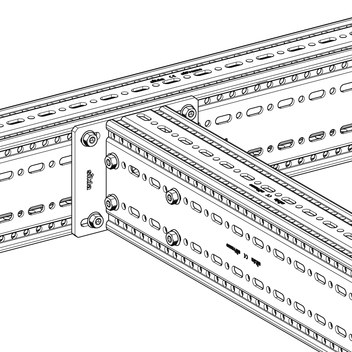

Nosný profil TP F 100/160, který budete připojovat k čelnímu adaptéru STA F 160-Q, sešroubujte pomocí 8 ks samořezných šroubů FLS F. Na protilehlých stranách použijte k sešroubování po 4 ks samořezných šroubů FLS F. Kotvení do stěny a stropu pomocí 4 ks vysokozátěžových kotev M10.
Technické údaje

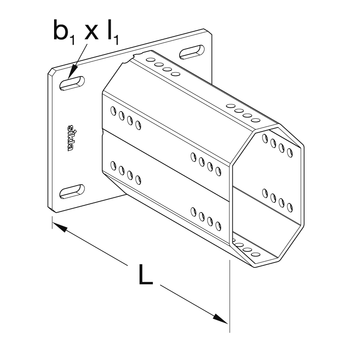

Typ | Rozměry základové desky [mm] | L [mm] | b1 x l1 [mm] |
---|---|---|---|
STA F 160-Q | 160 x 200 | 230 | 11 x 20 |
Provedení: | základová deska svařená s osmihranným profilem F 160 |
Materiál: | Ocel, HCP |
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
ETA-24/0471
