siFramo 100
Držák profilu TPH F 100
Použití

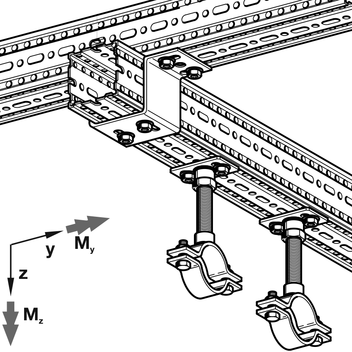

Tvarově obepíná, přidržuje a vyztužuje nosný profil F 100. Upevňuje se rovnou na těleso stavby nebo přímo na volně uložený nebo zabetonovaný profil. Typy TPH F 100 C je možné použít i jako křížový spoj nosných profilů F 100. Typ TPH F 100/80 C spojuje nosný profil TP F 100 s TP F 80, přičemž TP F 80 leží v držáku nosného profilu.
Montáž

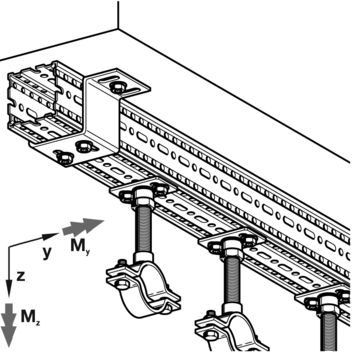

K profilovým lištám se připevňuje pomocí kamenů CC 41 a šroubů M10 × 25. K nosnému profilu F 100 samořeznými šrouby FLS F.
Technické údaje
| Typ | L x b x s [mm] | ø d1 [mm] | Oválný otvor LL1 d x a [mm] | Oválný otvorLL2 d x a [mm] |
|---|---|---|---|---|
| TPH F 100 C | 219 x 100 x 4 | 14 | 11 x 20 | 11 x 20 |
| TPH F 100/80 C | 199 x 100 x 4 | 14 | 11 x 20 | 11 x 20 |
| Typ | Fx [kN] | Fy [kN] | Fz [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|
| TPH F 100 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
| TPH F 100/80 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
Udávané hodnoty zatížení jsou přípustná zatížení a zahrnují dílčí součinitele bezpečnosti γM2 = 1,25 (DIN EN 1993-1-8:2010-12, Tab. 2.1) sowie γG = 1,35 (DIN EN 1990:2010-12, Tab. A1.2(B)) pro trvalé působení.
| Materiál: | Ocel, HCP |
