siFramo 100

Třmen upínací SB F 100

Použití

Spojovací prvek k oboustrannému upevnění nosných profilů F 100 na ocelové konstrukce.

Objem dodávky

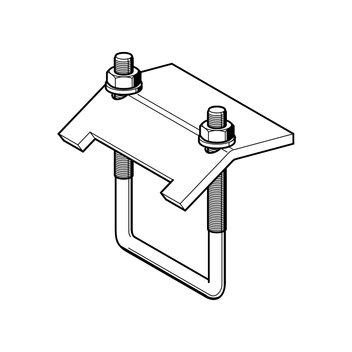

Typ SB F 100-16:
Třmen M10
Deska
2 šestihranné matice M10
2 podložky

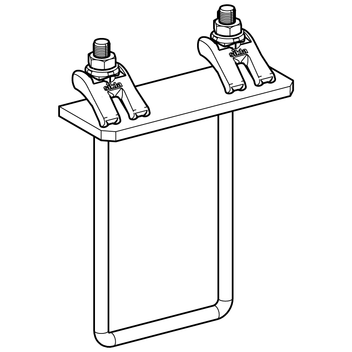

Typ SB F 100-40 a 100/160-40:
Třmen M12
Deska
2 příložky upínací SPA 5P AU
2 šestihranné matice M12

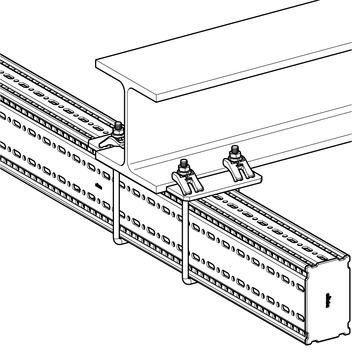

Montáž

Třmeny používat vždy v párech.
Typ 16 do tlouštky nosní příruby 16 mm
Typ 40 do tlouštky nosní příruby 40 mm

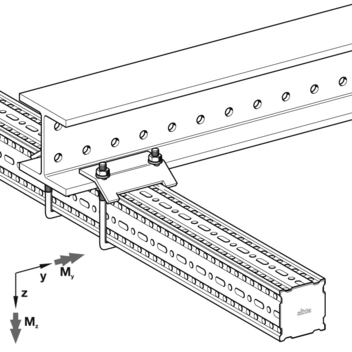

Technické údaje

Typ
Závit
Utahovací moment
[Nm]
Fz
na jeden třmen [kN]
Fy
[kN]
My
[kNm]
Mz
[kNm]
SB F 100-16 M10 40 9,5 * * *
SB F 100-40 M12 85 16 * * *
SB F 100/160-40 M12 85 16 * * *

* Porovnejte rozměry vhodného typu pomocí uživatelské příručky Simotec, abyste získali přípustné boční síly a momenty.

Material:
Ocel, FK 8.8, HCP

Certifikáty

TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
SB F 100-160,720 113082
SB F 100-401,610 113083
SB F 100/160-401,710 113101
