siFramo 100

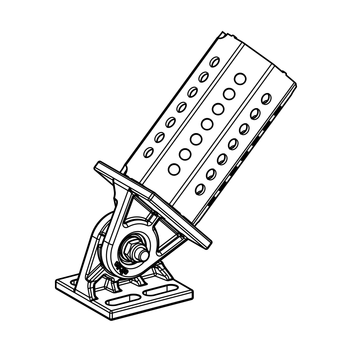

Kloub GE F 100

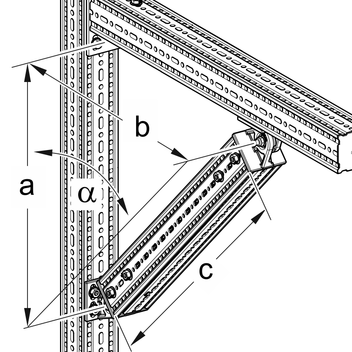

Použití

K podepření jednoramenných výložníků v kombinaci se systémem nosníků siFramo 80, a rovněž k vyztužení rámových konstrukcí. Úhel α lze plynule měnit v rozsahu 25° až 155°.

Montáž

Klouby se k nosnému profilu TP F 100 upevňují 4 samořeznými šrouby FLS F přes základovou desku. Opěrný profil TP F 80 nasunutý na osmihranu se upevňuje rovněž 4 samořeznými šrouby, je tedy zapotřebí celkem 8 samořezných šroubů.
Po namontování v požadovaném úhlu je nutné všechny šrouby na kloubu utáhnout momentem 40 Nm.

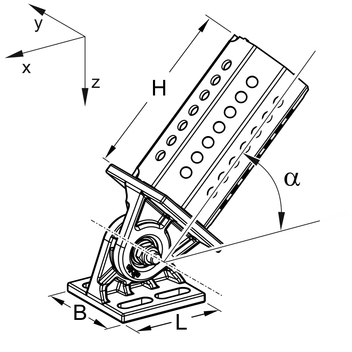

Technické údaje

Typ
Výška H
[mm]
Délka L
[mm]
Šířka B
[mm]
Úhel α
Rozměry základové desky
[mm]
GE F 100 - 80 140 100 100 25° - 155° -

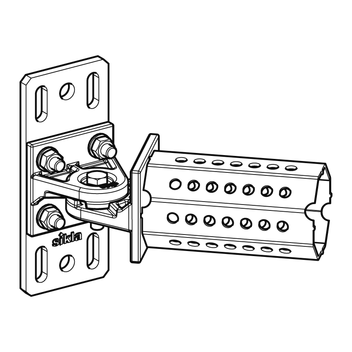

GE F 100 - 80 q 140 100 80 25° - 155° 210 x 100 x 8
GE F 100 - 100 180 100 100 25° - 155° -
GE F 100 - 100 q 180 100 100 25° - 155° 210 x 100 x 8

Materiál:
ocel, HCP

Certifikáty

TypHmotnost
[kg]
Bal.
[kus]
Č. výrobku
GE F 100 - 802,31 113838
GE F 100 - 1003,01 113837
GE F 100 - 80 q3,41 113032
GE F 100 - 100 q4,11 113836
