siFramo 80

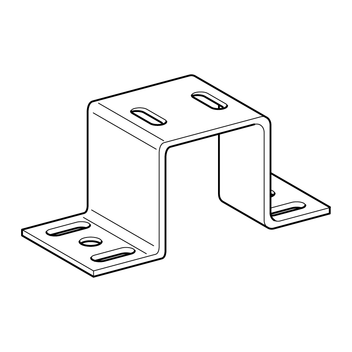

Držák profilu TPH F 80
Použití

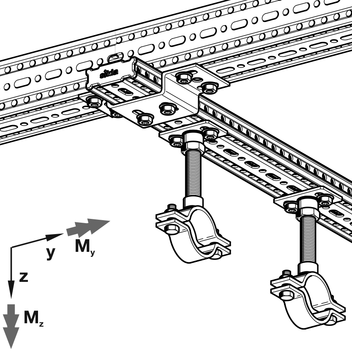

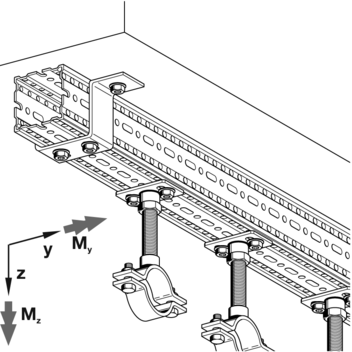

Tvarově obepíná, přidržuje a vyztužuje nosný profil F 80, popř. F 80/30. Upevňuje se rovnou na těleso stavby nebo přímo na volně uložený nebo zabetonovaný profil. Typy TPH F 80 C a TPH F 80/30 je možné použít i jako křížový spoj nosných profilů F 80 popř. F 80/30.
Montáž
K profilovým lištám se připevňuje pomocí závitových desek CC 41 a šroubů M10 × 25. K nosnému profilu F 80 popř. F 80/30 samořeznými šrouby FLS F.
Technické údaje

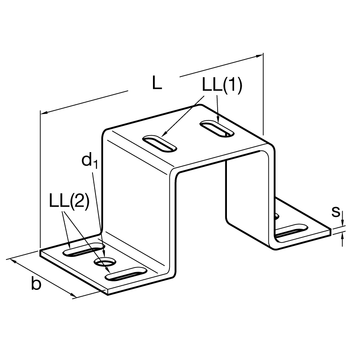

| Typ | L x b x s [mm] | ø d1 [mm] | Oválný otvor LL1 d x a [mm] | Oválný otvor LL2 d x a [mm] |
|---|---|---|---|---|
| TPH F 80/30 | 181 x 50 x 4 | 13 | 11 x 20 | - |
| TPH F 80/30 C | 199 x 80 x 4 | 14 | 11 x 20 | 11 x 20 |
| TPH F 80 | 181 x 50 x 4 | 13 | 11 x 20 | - |
| TPH F 80 C | 199 x 80 x 4 | 14 | 11 x 20 | 11 x 20 |
| Typ | Fx [kN] | Fy [kN] | Fz [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|
| TPH F 80/30 | 6,2 | 20,8 | 13,6 | 0,9 | 0,9 |
| TPH F 80/30 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
| TPH F 80 | 6,2 | 20,8 | 13,6 | 0,9 | 0,9 |
| TPH F 80 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
Udávané hodnoty zatížení jsou přípustná zatížení a zahrnují dílčí součinitele bezpečnosti γM2 = 1,25 (DIN EN 1993-1-8:2010-12, Tab. 2.1) sowie γG = 1,35 (DIN EN 1990:2010-12, Tab. A1.2(B)) pro trvalé působení.
| Materiál: | ocel, HCP |
