siFramo 80

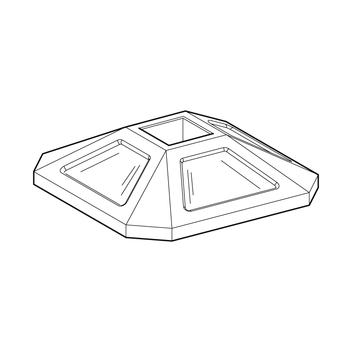

Patní držák SHB SQF F 80

Použití

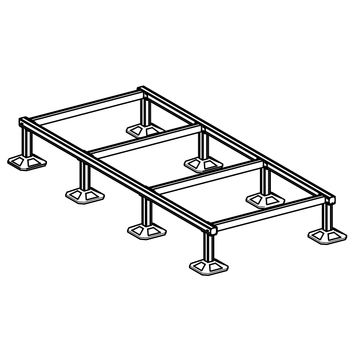

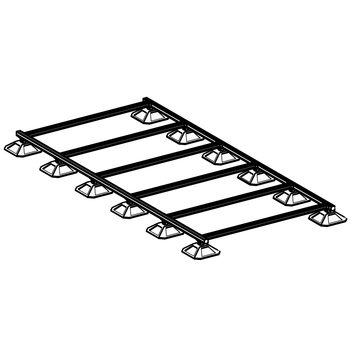

Kompletní řešení ze syntetické pryže pro ploché, resp. membránové střechy. V kombinaci s montážním systémem siFramo 80 je možné realizovat libovolné konstrukce. Vodopropustná pryžová podložka umožňuje bezpečnou a spolehlivou oporu s rovnoměrným rozložením zatížení. Vhodný zejména k upevnění VZT jednotek, potrubí, větracích kanálů nebo pochozí konstrukce.

K dispozici jsou varianty pro rovnou střechu i pro střechu se sklonem 2,5 a 5 stupňů.

Montáž

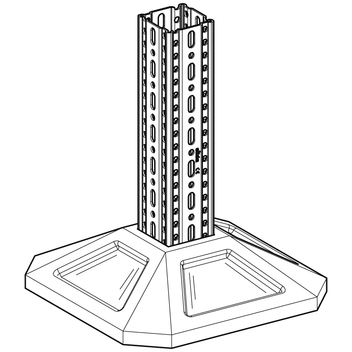

Nosný profil TP F 80 zasuňte do držáku.

Technické údaje

Typ
Max. dovolené zatížení v tlaku FN
[kN]
Výška
[mm]
Hloubka zasunutí
[mm]
SQF 350 16 100 70
SQF 500 16 130 90

Statické tření související se systémem musí být stanoveno na místě. V závislosti na použité střešní fólii se doporučuje použít další separační vrstvu. Přenos zatížení do konstrukce musí zkontrolovat zákazník.

Materiál:
SBR (butadien-styrenový kaučuk)
TypRozměr
[mm]
Hmotnost
[kg]
Bal.
[kus]
Č. výrobku
SHB SQF F 80-350350 x 3505,41 218865
SHB SQF F 80-350 (Pitch 2,5)350 x 3505,01 218866
SHB SQF F 80-350 (Pitch 5)350 x 3505,01 218867
SHB SQF F 80-500500 x 50015,61 218868
SHB SQF F 80-500 (Pitch 2,5)500 x 50013,51 218869
SHB SQF F 80-500 (Pitch 5)500 x 50013,51 218870
