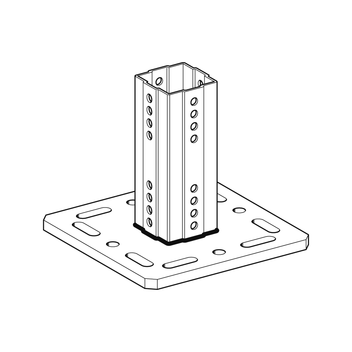

Držák WBD F 80




Použití
Ideální pro zhotovení stropních/podlahových sloupků a také potrubních tras, a to ve spojení s nosným profilem F 80. Kromě přímého upevnění na stavební těleso jej lze díky přizpůsobeným velikostem základové desky okamžitě připojit na nejrůznější šířky ocelových přírub.
Pro traverzové konstrukce se používá varianta WBD F 80-T, která díky osmihrannému spojení umožňuje maximálně využívat šířku trasy, a to bez překážejících šroubů nebo desek.
Montáž
V závislosti na příslušných požadavcích doporučujeme následující způsoby montáže:
a) | Upevnění na stavební konstrukci pomocí čtyř kotev pro těžké zatížení M12. |
b) | Silové upevnění na ocelové nosníky pomocí montážní sady 5P M12 S, M16 S nebo odpovídajících upínacích příložek. |

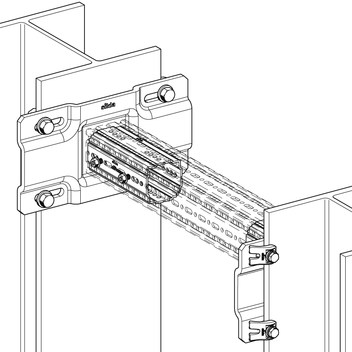

c) | Tvarové napojení na nosné systémy STF 100 nebo 120 pomocí tvarových příložek FV 100/120. |
Nosný profil TP F 80 připojený k držáku WBD F 80 musí být sešroubován pomocí 2 x 2 ks samořezných šroubů FLS F na dvou protilehlých stranách. Přípustná vzdálenost mezi základní deskou WBD a zasunutým profilem nesmí překročit 30 mm.
Technické údaje
Typ | Tvar základové desky | Pro šířku příruby [mm] | Rozměry základové desky [mm] | Otvory v zákl. desce [l x b] |
---|---|---|---|---|
WBD F 80-80/120 | Plochý | 80 - 120 | 220 x 220 x 12 | 30 x 14 |
WBD-P F 80-121/160 | Vlnitý | 121 - 160 | 320 x 260 x 12 | 20 x 14 |
WBD-P F 80-161/200 | Vlnitý | 161 - 200 | 320 x 310 x 12 | 20 x 18 |
WBD-P F 80-201/310 | Vlnitý | 201 - 310 | 420 x 220 x 12 | 55 x 18 |
WBD F 80-T | Plochý | 80 - 120 | 220 x 220 x 12 | 30 x 14 |

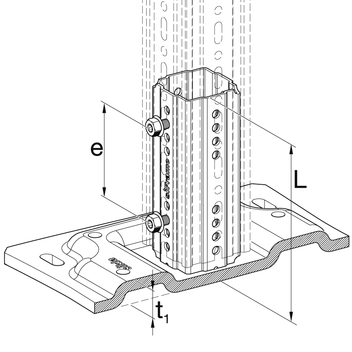

Typ | e [mm] | L [mm] | t1 [mm] | Otvory v základové desce pro |
---|---|---|---|---|
WBD F 80-80/120 | max. možná vzdálenost | 202 | - | M12 |
WBD-P F 80-121/160 | max. možná vzdálenost | 202 | 27 | M12 |
WBD-P F 80-161/200 | max. možná vzdálenost | 202 | 27 | M16 |
WBD-P F 80-201/310 | max. možná vzdálenost | 202 | 27 | M16 |
WBD F 80-T | max. možná vzdálenost | 152 | - | M12 |
Provedení: | základová deska svařená s čtvercovým nebo osmihranným profilem F 80 (pouze WBD F 80-T) |
Materiál: | ocel, HCP |
Certifikáty
Označení CE - prohlášení o vlastnostech výrobku (více informací na www.sikla.de)
