siFramo 80

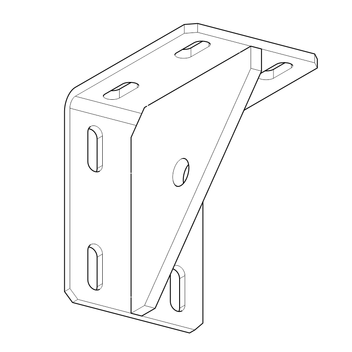

Úhelník WD F 80
![](/sixcms/media.php/443/thumbnails/A430_winkel_WD_F100_120-120_vu.tif.61714.png)
![](/sixcms/media.php/443/thumbnails/A822_WD_F100_120-120_anw04.tif.61722.png)
![](/sixcms/media.php/443/thumbnails/WD_F_100_10382_AW04.tif.66161.png)
Použití

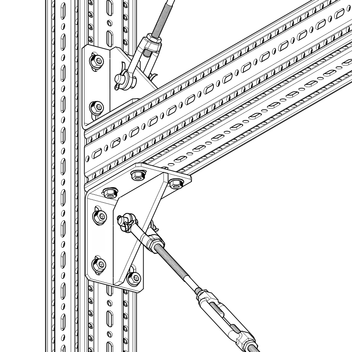

K pravoúhlému spojení nosníků TP F 80. Plynulé spojení se současným tvarovým stykem zajišťuje samořezný šroub FLS F.

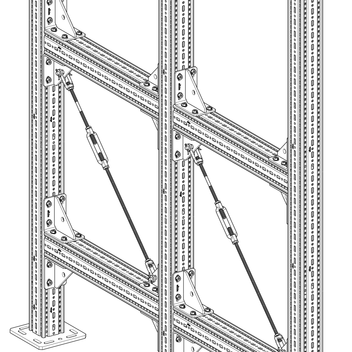

Spoje pomocí úhelníku WD F 80 umožňují flexibilní konstrukce a zároveň nabízejí vysokou nosnost. Otvory v úhelníku (průměr 18 mm) umožňují ukotvení a v důsledku toho realizaci komplexních řešení.
Montáž
Úhelník vždy používejte ve dvojicích. Na každý úhelník použijte 8 ks samořezných šroubů FLS F.
Technické údaje
Typ | povol. zatížení otvoru v tahu [kN] |
---|---|
WD F 80 120/120 | 45,3 |
Material: | Ocel, HCP |
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de/downloads)
