siFramo 80
Adaptér čelní STA F 80
Použití

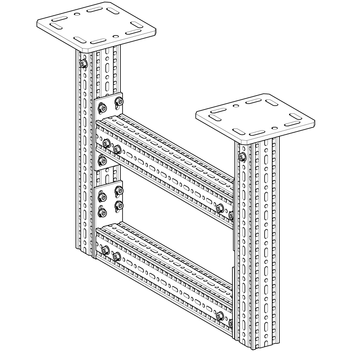

Ve spojení s nosnou konzolou TKO, T-konzolou nebo nosným profilem TP F 80 lze pomocí tohoto čelního adaptéru vytvářet traverzy a další konstrukce. Kruhové otvory v základové desce umožňují přímé spojení se stavebními prvky.
Montáž
V závislosti na provedení se nabízí následující způsoby montáže:
| a) | Systémové připojení na nosný profil F 80 pomocí 4 ks samořezných šroubů FLS F. |
| b) | Šroubové spojení s kotevní lištou pomocí příslušných HZ šroubů nebo závitových kamenů s šestihranným šroubem. |
Nosný profil TP F 80 připojený k čelnímu adaptéru STA F 80 musí být sešroubován pomocí 4 ks samořezných šroubů FLS F vždy po 2 ks na dvě protilehlé strany.
Technické údaje

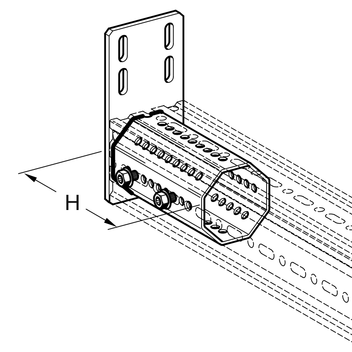

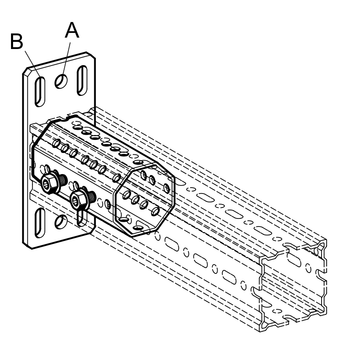

| Typ | Rozměry základové desky [mm] | A [mm] | B [mm] | H [mm] |
|---|---|---|---|---|
| STA F 80 | 190 x 80 x 8 | 14 | 20 x 11 | 148 |
| STA F 80-E | 165 x 80 x 8 | - | 20 x 11 | 148 |
| Provedení: | základová deska svařená s osmihranem F 80 |
| Materiál: | ocel, HCP |
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
