siFramo 80
Adaptér čelní STA F 80-E 45°
![](/sixcms/media.php/443/thumbnails/STA_F_80_45_10344.tif.66329.png)
![](/sixcms/media.php/443/thumbnails/STA_F_80_45_10344_M.tif.66169.png)
![](/sixcms/media.php/443/thumbnails/STA_F_80_45_10344_AW03.tif.66337.png)
![](/sixcms/media.php/443/thumbnails/STA_F_80_45_10344_AW04.tif.66345.png)
Použití
Čelní adaptér STA F 80-E 45° je ve spojení s profilem F 80 vhodný jako podpěrný a výztužný prvek v úhlu 45° pro konzole nebo nosníky.
Montáž
Způsob montáže se odvíjí od příslušného provedení:

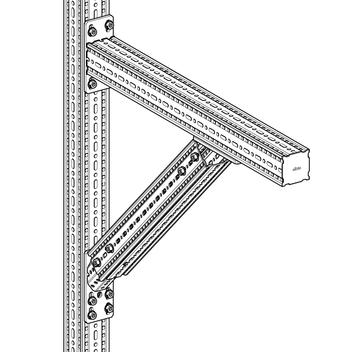

a) | Systémové spojení s nosníkem pomocí 4 ks samořezných šroubů FLS F. |

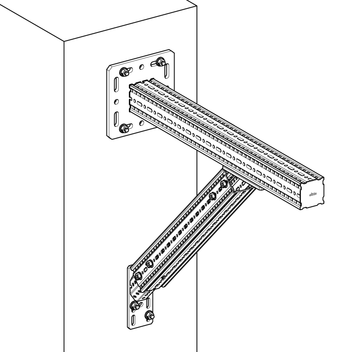

b) | Upevnění do betonu pomocí 2 ks vysokozátěžových kotev M10 diagonálně v oválných otvorech. Kotvy se montují na doraz. |
Technické údaje

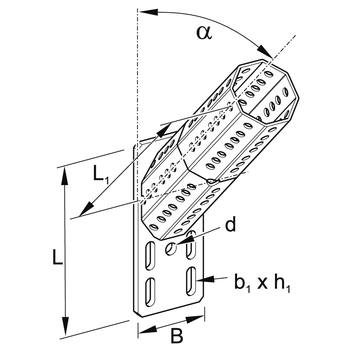

Typ | L [mm] | B [mm] | L1 [mm] | d [mm] | b1 [mm] | h1 [mm] | α [°] |
---|---|---|---|---|---|---|---|
STA F 80-E 45° | 190 | 80 | 244,5 | 14 | 11 | 20 | 45 |
Provedení: | základová deska s navařeným osmihranem F 80 |
Material: | ocel, HCP |
Certifikáty
Označení CE (prohlášení o vlastnostech na adrese www.sikla.de)
