Kloub GE F – ST F 80




Použití

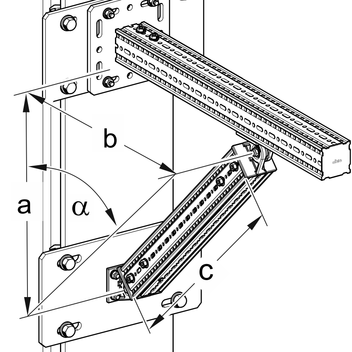

K podepření jednoramenných výložníků v kombinaci se systémem nosníků siFramo 80 na ocelových nosnících a rovněž k vyztužení rámových konstrukcí. Úhel lze plynule měnit v rozsahu 25° až 155°.
Objem dodávky

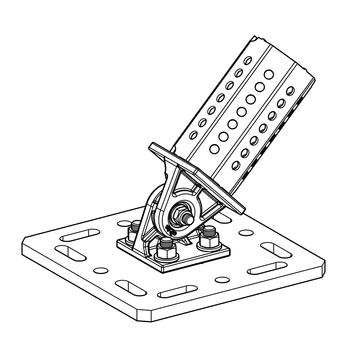

Kloub GE F – ST F 80 sešroubovaný s přechodovou deskou
Montáž
Klouby se ke stávajícím ocelovým nosníkům upevňují s použitím montážní sady MS 5P M12 S přisvorkováním základové desky. Počínaje typem 161/200 se upevňují s použitím montážní sady MS 5P M16 S. Jako další možnost lze kloub upevnit do betonové stěny pomocí 4 ks zátěžových kotev M12. Opěrný profil TP F 80 nasunutý na osmihran se upevňuje pomocí 4 ks samořezných šroubů FLS F.
Po namontování v požadovaném úhlu je nutné všechny šrouby na kloubu utáhnout momentem 40 Nm.

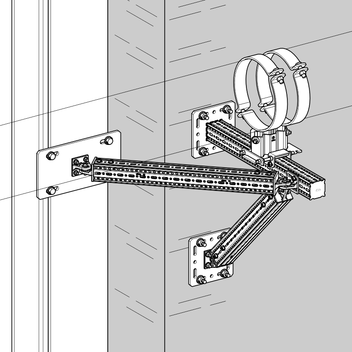

Povolením šroubového spojení mezi kloubem a přechodovou deskou je možné kloub otočit o 90° a poté použít k příčnému vyztužení (viz obr. 4).
Technické údaje

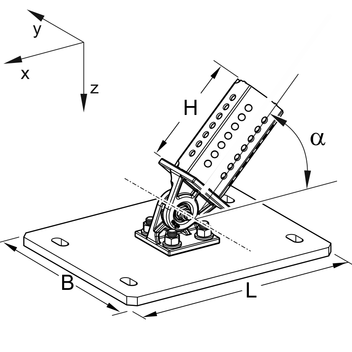

Typ | Výška H [mm] | Délka L [mm] | ŠÍřka B [mm] | Úhel α |
---|---|---|---|---|
GE F 80/120 - 80 | 140 | 220 | 220 | 25° - 155° |
GE F 121/160 - 80 - 1 | 140 | 320 | 260 | 25° - 155° |
GE F 161/200 - 80 - 1 | 140 | 320 | 310 | 25° - 155° |
GE F 201/310 - 80 - 1 | 140 | 220 | 420 | 25° - 155° |
Materiál: | ocel, HCP |
Certifikáty
* skladem
