siFramo 80

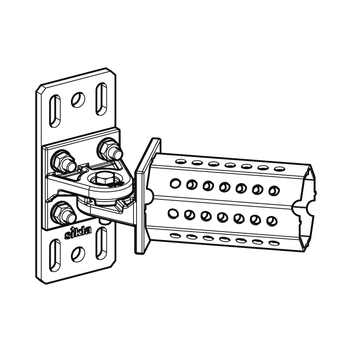

Kloub GE F 80




Použití
K podepření jednoramenných výložníků v kombinaci se systémem nosníků siFramo 80, a rovněž k vyztužení rámových konstrukcí. Úhel lze plynule měnit v rozsahu 25° až 155°.
Montáž
Klouby se k nosnému profilu TP F 80 upevňují pomocí 4 ks samořezných šroubů FLS F přes základovou desku. Opěrný profil TP F 80 nasunutý na osmihran se upevňuje rovněž čtyřmi samořeznými šrouby, je tedy zapotřebí celkem 8 ks samořezných šroubů FLS F. Po namontování v požadovaném úhlu je nutné všechny šrouby na kloubu utáhnout momentem 40 Nm.
Technické údaje
Typ | Výška H [mm] | Délka L [mm] | Šířka B [mm] | Úhel α | Rozměry základové desky [mm] |
---|---|---|---|---|---|
GE F 80 - 80 | 140 | 80 | 80 | 25° - 155° | - |
GE F 80 - 80 q | 140 | 80 | 80 | 25° - 155° | 190 x 80 x 8 |
Material: | ocel, HCP |
